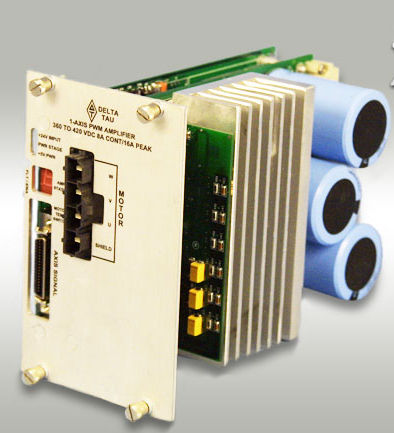

Amplificador de corriente 3U081 series

electrónicoen bastidorde modulación de ancho de impulso

Este solo-eje, amplificador directo de PWM se diseña para caber en un estante estándar de 3U UMAC. Se piensa para conducir la inducción de la CA, los motores sin cepillo, lineares, y cepillados del imán permanente de la C.C. Tiene un grado actual de 8.0 A Continuous/16.0 un pico. Esta impulsión funcionará directamente apagado de las cañerías de la energía atadas con alambre a la placa madre, a típicamente 110 VAC o a 230 monofásico del VAC, trifásicas o con reducir la capacidad normal apropiado. Una fuente de alimentación externo de +24 VDC @1A (regulado o no regulado) se requiere para la energía de la lógica permitiendo que el usuario controle energía del motor por separado de energía de la lógica de control. Los amplificadores se interconectan a un regulador de PMAC vía ACC-24E2, ACC-24E2M, ACC-24E3 (energía PMAC solamente), ACC-8F o ACC-8FS. Estos amplificadores de la impulsión se diseñan para recibir comando digital directo del voltaje del motor del lógica-nivel PWM del regulador de PMAC y para convertirlos al alto voltaje para el control del motor. Proporcionan la conversión de la energía, la regeneración actual del sentido del motor al regulador de PMAC, y la protección comprensiva del sistema. Cada impulsión también acepta los sensores termales de la sobrecarga del motor para la impulsión cerrada en el motor sobre temperatura. El regulador del anfitrión proporciona el resto de las funciones de control del motor.
