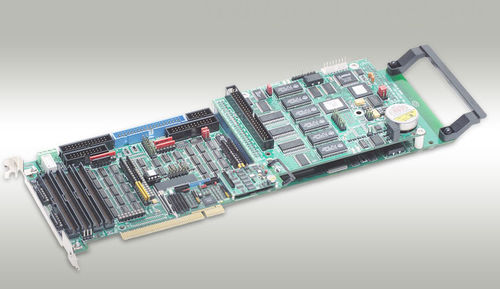

Tarjeta de control motor multieje TURBO PMAC2 PCI

paso a pasointegradaPCI

El PCI de Turbo PMAC2 es un miembro de la familia de Turbo PMAC de tableros optimizados para el interfaz al sinewave o a las impulsiones servas directas-PWM y a las impulsiones de pasos de la pulso-y-dirección. Es capaz de 32 hachas de control. Puede tener hasta ocho canales de conjunto de circuitos a bordo del interfaz del eje. Puede también apoyar hasta 32 canales de conjunto de circuitos fuera del vehículo del interfaz del eje a través de su puerto de la extensión, conectados con los tableros del AIA-formato ACC-24P o ACC-24P2 (los tableros ACC-24 en formato del PCI no están todavía disponibles). El PCI de Turbo PMAC2 es una tarjeta de extensión del mismo tamaño del PCI-autobús, con un pequeño tablero de transporte por ferrocarril conteniendo el tablero de CPU. Este tablero de transporte por ferrocarril ocupa la parte de la ranura siguiente, pero el ½ - permiten a los tableros clasificados en esta ranura siguiente. Mientras que el Turbo PMAC2-PCI es capaz de comunicaciones del autobús del PCI, puede también ser independiente actuado y puede ser comunicado con encima un puerto serie RS232 o RS422. CARACTERÍSTICAS DE HARDWARE 80 CPU del megaciclo DSP56303 (120 equivalente del megaciclo PMAC) 128K x memoria compilada/montada de 24 SRAM del programa (5C0) 128K x 24 memorias de los datos de usuario de SRAM (5C0) memoria Flash el 1M x 8 para la copia de seguridad y el firmware (5C0) del usuario La última versión lanzada del firmware Interfaz de RS-232serial, interfaz de autobús del PCI (PC) Un interfaz MACRO IC de 16 nodos Conjunto de circuitos del interfaz del eje de cuatro canales, cada uno incluyendo: Tres sistemas de la señal del comando de la salida, configurables como cualquiera: 1) Dos secuencias de datos seriales a DACs externo, una pulso-y-dirección 1) Tres pares de la top-y-parte inferior de PWM diferencial 3-channel/entrada de terminación única del codificador Nueve banderas de la entrada, dos banderas de la salida Interfaz a dos ADC seriales externos, 8 a 18 pedazos
