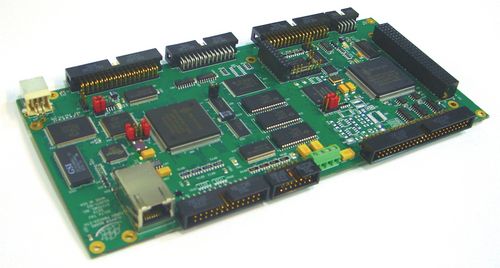

Tarjeta de control motor multieje PMAC Clipper

paso a pasoEthernetembarcada

El regulador de las podadoras de PMAC es un Turbo completamente equipado PMAC diseñado para los usos sensibles extremadamente costados. Esto potente, pero el regulador compacto y rentable, multiaxial viene estándar con Ethernet y los puertos de comunicación RS232 y construido en regulador de las podadoras de I/O.The ofrecen una CPU llena de Turbo PMAC2 y proveen de hasta 32 hachas de control servo o de pasos 32 puntos digitales de la entrada-salida. CARACTERÍSTICAS DE HARDWARE 80 CPU del megaciclo DSP56303 Turbo PMAC 256k x 24 usuarios SRAM memoria Flash el 1M x 8 para la copia de seguridad y el firmware del usuario La última versión lanzada del firmware Interfaz en serie RS-232 Interfaz de Ethernet de 100 Mbps conjunto de circuitos del AXIS-interfaz de 4 canales, cada uno incluyendo: 1) salida analógica de 12-bit +10V 2) salidas digitales de la Pulso-y-dirección 3) diferencial 3-channel/entrada de terminación única del codificador 4) 5 banderas de la entrada, 2 banderas de la salida 5) Entradas del “pasillo” del TTL-nivel de UVW jefe de 50-pin IDC para el interfaz del amplificador/del codificador jefe de 34-pin IDC para el interfaz de la bandera conector de 4-pin Molex para la entrada de la fuente de alimentación (5V, +/-12V, tierra) (+/-12V requirió solamente para las salidas analógicas o las entradas) Algoritmos servos de PID/notch/feedforward 32 puntos de fines generales de la entrada-salida del TTL-nivel, dirección a elección por byte: 1) puerto del multiplexor 16-point compatible con los accesorios de la entrada-salida del Tau del delta 2) puerto “opto” 16-point compatible con los módulos de Opto-22-style Puerto del “volante de dirección” con 2 por cada uno: 1) Entradas del codificador de la cuadratura 2) Garantía de un año de los pares de la salida del pulso (PFM o PWM) a partir de la fecha del envío
