Subestación para rack para distribución eléctrica CSS-U series

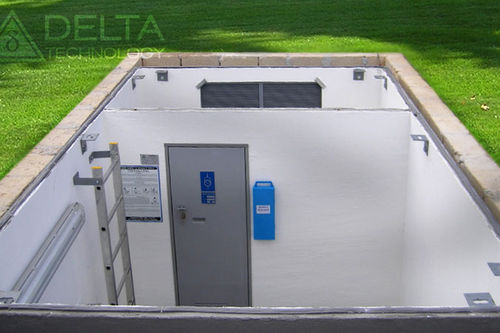

las subestaciones "CSS-U" están diseñadas para su instalación parcial o totalmente subterránea para la transformación y distribución de energía para tensiones de hasta 24kV . Equipadas con aparamenta de MT SF6 y cuadro de protección de transformadores de BT y para transformadores de hasta 1250 kVA. Estas subestaciones se montan, equipan y someten a pruebas rutinarias en fábrica, y se envían a los clientes listas para su instalación y puesta en marcha. CARACTERÍSTICAS GENERALES Debido a su particular diseño, es apta para ser instalada en zonas donde existan limitaciones constructivas o paisajísticas, además, puede ser camuflada, utilizando la cubierta superior como soporte de por ejemplo: asientos para plazas, pequeños patios verdes, jardineras, banderolas publicitarias, etc..., permitiendo una completa integración con el entorno. La subestación está dividida en sala de transformadores y sala de aparamenta, separadas por una segregación aislada (térmicamente) con puerta corredera que origina un flujo de ventilación natural. Las subestaciones de la serie "CSS-U" son conformes a la norma IEC 62271-202, presentando las siguientes ventajas: Diseño verificado mediante ensayos de tipo realizados de acuerdo con las normas. Construcción y montaje bajo sistema de calidad conforme a la norma ISO 9001. Pruebas de rutina realizadas en fábrica para toda la subestación. Las operaciones in situ, para la puesta en servicio de la subestación, se limitan únicamente a su posicionamiento y a la eventual instalación del transformador y de las conexiones de MT y BT.
