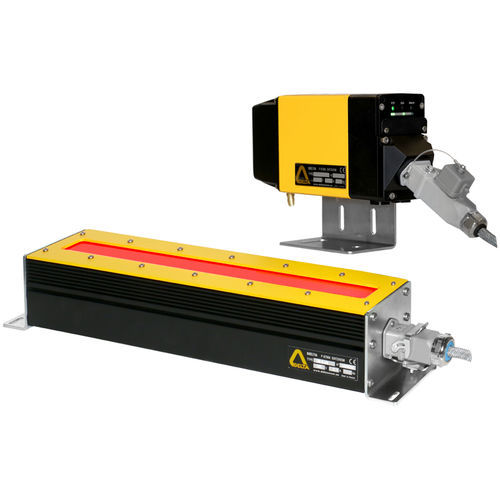

Detector de porosidad DTR540 / EMR-C

El receptor DTR540 es un detector lineal de matriz de fotodiodos. En asociación con el emisor LED rojo EMR-C, es capaz de detectar el orificio de soldadura realizado para localizar la soldadura de enlace entre dos bandas. El receptor consta de una lente, una matriz lineal de diodos y una unidad de procesamiento encerrada en una carcasa de aluminio fundido. La imagen de la zona observada se enfoca en la matriz de diodos. La salida del receptor DTR540 conmuta cuando se ve un orificio dentro del campo de visión con el emisor de luz EMR-C al fondo. DELTA ofrece dos modelos de detector de agujeros de soldadura para satisfacer diferentes posibilidades de detección de soldaduras: - DTS240/EMR-M: para aplicación estándar, desviación del orificio inferior a 340 mm y banda que cubre completamente el emisor. - DTR540/EMR-C: para aplicaciones con gran variación en la posición del orificio o anchura reducida y banda descentrada (sustituye al anterior DTR340), o detección de 2 orificios al mismo tiempo (sustituye al anterior DTR522).
