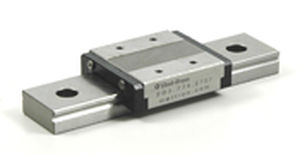

Guía lineal con carro de bolas de recirculación BSG12W-1-110de precisiónde acerocompacta
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- con carro de bolas de recirculación
- Otras características
- de precisión, de acero, compacta
- Longitud del riel
110 mm
(4,33 in)- Carga
230 kgf, 340 kgf
Descripción
Guías de deslizamiento de bolas de recirculación (BSG-W)
Familia: BSG12W
Modelo: BSG12W-1-110
Precio: $ 165.00
Todas las dimensiones en milímetros a menos que se especifique lo contrario
El recorrido total que se indica a continuación se basa en 1 carro por carril
Dimensión del carro : mm (in)
H : 12 (0.472)
B : 30 (1.181)
L2 : 39 (1.535)
L1 : 35.3 (1.39)
W : 4.5 (.177)
P1 : 21 (0.827)
P2 : 12 (0.472)
S1 : M2.6
e1 : 3 (0.118)
L3 : 28.4 (1.118)
W2 : -
S2 : -
e2 : -
b : 9 (0.354)
Capacidad de carga básica : kgf (lbf)
C dinámico : 230 (507)
Co estático : 340 (750)
Dimensiones del raíl guía : mm (in)
P : 30 (1.181)
H1 : 7.5 (0.295)
C : 18 (0.709)
B1 : 9 (0.354)
B2 : -
W1 : 6 (0.236)
d x G x h : 3,5 x 6 x 4,5
(.138 x .236 x .177)
Tipo S3 N : -
N : 10 (0.394)
Peso : kgs (lbs)
Carro - Lb (kg) : 0.04 (0.088)
Riel guía - Lb/ft (kg/m) : 0.96 (0.645)
Longitud máxima : mm (pulg.)
Longitud máxima : 1000 (39.37)
---
