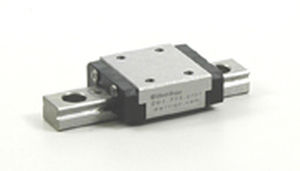

Guía lineal con carro de bolas de recirculación BSGS8-1-4040 mmde precisiónde acero
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- con carro de bolas de recirculación
- Tamaño (mm)
- 40 mm
- Otras características
- de precisión, de acero, compacta
- Longitud del riel
40 mm
(1,57 in)- Carga
110 kgf, 170 kgf
Descripción
Guías de deslizamiento de bolas de recirculación (RBSG)
Familia: BSGS8
Modelo: BSGS8-1-40
Precio: $ 83.00
Todas las dimensiones en milímetros a menos que se especifique lo contrario
El recorrido total que se indica a continuación se basa en 1 carro por carril
Dimensión del carro : mm (in)
H : 8 (0.315)
B : 17 (0.669)
L2 : 23.5 (0.925)
L1 : 21.9 (0.862)
W : 2.5 (0.098)
P1 : 12 (0.473)
P2 : 8 (0.315)
S1 : M2
e1 : 2.5 (0.098)
L3 : 15.1 (0.594)
W2 : -
S2 : -
e2 : -
b : 6.5 (0.256)
Capacidad de carga básica : kgf (lbf)
C dinámico : 110 (242)
Co estático : 170 (375)
Dimensiones del raíl guía : mm (in)
P : 15 (.591)
H1 : 4.7 (0.185)
C : 7 (0.276)
B1 : 3.5 (0.138)
B2 : -
W1 : 5 (0.197)
d x G x h : 2,4 x 4,2 x 2,3
(.094 x .165 x .091)
Tipo S3 N : -
N : 5 (0.197)
Peso : kgs (lbs)
Carro - Lb (kg) : 0.01 (0.022)
Riel guía - Lb/ft (kg/m) : 0.19 (0.128)
Longitud de la guía : mm (pulg.)
Longitud máxima : 700 (27.6)
---
