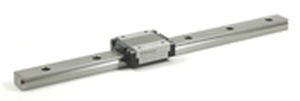

Guía lineal con carro de bolas de recirculación BSG16-1-150de precisiónde acerocompacta
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- con carro de bolas de recirculación
- Otras características
- de precisión, de acero, compacta
- Longitud del riel
150 mm
(5,91 in)- Carga
370 kgf, 550 kgf
Descripción
Guías de deslizamiento de bolas de recirculación (RBSG)
Familia: BSG16
Modelo: BSG16-1-150
Precio: $ 128.00
Todas las dimensiones en milímetros a menos que se especifique lo contrario
El recorrido total que se indica a continuación se basa en 1 carro por carril
Dimensión del carro : mm (in)
H : 16 (.630)
B : 32 (1.26)
L2 : 42.5 (1.673)
L1 : 38.5 (1.516)
W : 3.5 (0.138)
P1 : 25 (0.984)
P2 : 20 (0.788)
S1 : M3
e1 : 4 (0.157)
L3 : 29.5 (1.161)
W2 : -
S2 : -
e2 : -
b : 12 (0.473)
Capacidad de carga básica : kgf (lbf)
C dinámico : 370 (815)
Co estático : 550 (1212)
Dimensiones del raíl guía : mm (in)
P : 40 (1.575)
H1 : 9.5 (0.374)
C : 15 (0.591)
B1 : 7.5 (0.295)
B2 : -
W1 : 8.5 (0.335)
d x G x h : 3,5 x 6 x 4,5
(.138 x .236 x .177)
Tipo S3 N : -
N : 15 (0.591)
Peso : kgs (lbs)
Carro - Lb (kg) : 0.06 (0.132)
Riel guía - Lb/ft (kg/m) : 1.02 (.685)
: mm (in)
Longitud máxima : 1900 (74.8)
---
Catálogos
Precision guide- Metric
100 Páginas
Precision Guide - Inch
102 Páginas
