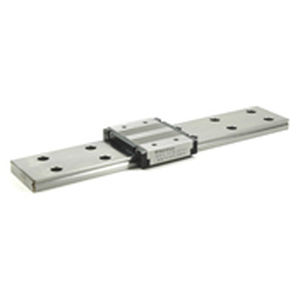

Guía lineal con carro de bolas de recirculación BSGS16W-1-230de precisiónde acerocompacta
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- con carro de bolas de recirculación
- Otras características
- de precisión, de acero, compacta, ancha
- Longitud del riel
230 mm
(9,06 in)- Carga
500 kgf, 720 kgf
Descripción
Guías de bolas anchas de recirculación (BSG-W)
Familia: BSGS16W
Modelo: BSGS16W-1-230
Precio: $ 281.00
Todas las dimensiones en milímetros a menos que se especifique lo contrario
El recorrido total que se indica a continuación se basa en 1 carro por carril
Dimensión del carro : mm (in)
H : 16 (0.63)
B : 60 (2.362)
L2 : 55.5 (2.185)
L1 : 51.2 (2.016)
W : 7.5 (0.295)
P1 : 45 (1.772)
P2 : 20 (0.788)
S1 : M4
e1 : 4.5 (0.177)
L3 : 42 (1.654)
W2 : -
S2 : -
e2 : -
b : 13 (0.512)
Capacidad de carga básica : kgf (lbf)
C dinámico : 500 (1102)
Co estático : 720 (1587)
Dimensiones del raíl guía : mm (in)
P : 40 (1.575)
H1 : 9.5 (0.374)
C : 42 (1.654)
B1 : 9.5 (0.374)
B2 : 23 (.906)
W1 : 9 (0.354)
d x G x h : 4,5 x 8 x 4,5
(.177 x .315 x .177)
Tipo S3 N : -
N : 15 (0.591)
Peso : kgs (lbs)
Carro - Lb (kg) : 0.15 (0.331)
Riel guía - Lb/ft (kg/m) : 2.95 (1.982)
: mm (in)
Longitud máxima : 1900 (74.8x)
---
Catálogos
Precision Guide - Inch
102 Páginas
Precision guide- Metric
100 Páginas
* Los precios no incluyen impuestos, gastos de entrega ni derechos de exportación. Tampoco incluyen gastos de instalación o de puesta en marcha. Los precios se dan a título indicativo y pueden cambiar en función del país, del coste de las materias primas y de los tipos de cambio.
