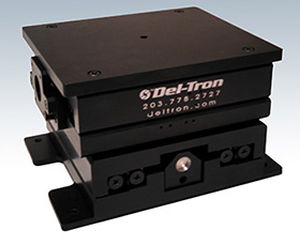

Platina de posicionamiento XY

motorizadade precisiónde cola de golondrina

Etapa de posicionamiento personalizada Otro ejemplo de nuestro sistema de movimiento lineal personalizado fue el rediseño de una etapa de cola de milano XY anticuada y operada manualmente que se utilizaba en equipos de prensado de precisión. El objetivo del cliente de automatizar su punzonadora creó la necesidad de un sistema de posicionamiento controlado por motor personalizado, manteniendo el espacio de la etapa XY existente. Mediante el diseño de una etapa de posicionamiento XY personalizada y el uso de conjuntos de rieles de rodillos cruzados, los ingenieros de Del-Tron pudieron crear una etapa XY personalizada de alta carga que cumplía con sus requisitos. Uno de los retos del diseño fue la necesidad de crear espacio para los motores paso a paso en el espacio existente. Lo conseguimos montando los alojamientos de los cojinetes, los tornillos de dirección y los acoplamientos de los motores internamente en cada eje, manteniendo los requisitos de recorrido. También se añadió una placa superior intercambiable para reducir el tiempo de configuración para completar su sistema de movimiento lineal personalizado.
