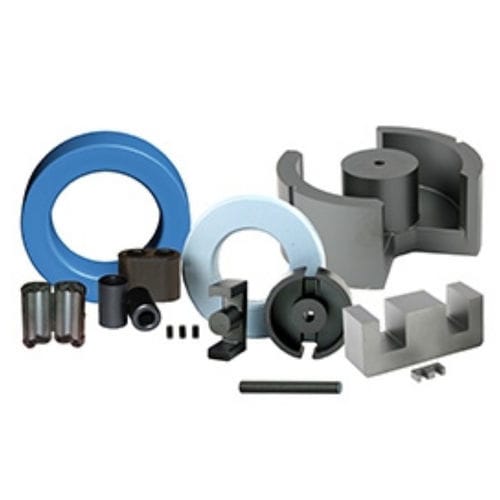

Núcleo de ferrita dulce

MnZn

Las ferritas son materiales cerámicos homogéneos compuestos por varios óxidos con el óxido de hierro como principal constituyente. Según su composición química, las ferritas blandas se dividen en: ferrita de manganeso-zinc y ferrita de níquel-zinc. En cada categoría se pueden fabricar muchos grados diferentes de material MnZn y NiZn cambiando la composición química o la tecnología de fabricación. Ferritas de manganeso-cinc: Este tipo es el más común y se utiliza en muchas más aplicaciones que las ferritas de níquel-cinc. Dentro de la categoría MnZn es posible una gran variedad de materiales. La selección del material depende principalmente de la aplicación a la que se deba dar cabida Ferritas de níquel-cinc: Esta clase se caracteriza por su elevada resistividad del material, varios órdenes de magnitud superior a la de las ferritas de MnZn. La ferrita de NiZn es el material elegido para operar desde l-2 MHz hasta varios cientos de megahercios. Para cubrir una gama de frecuencias tan amplia y diferentes aplicaciones, se han desarrollado a lo largo de los años un gran número de materiales de níquel-zinc. Ciertos materiales químicos de níquel, especialmente los que contienen cobalto, pueden verse alterados negativamente por algunos tipos de tensión, como los golpes mecánicos por caída o por algunas operaciones de rectificado. Los cambios resultantes pueden incluir el aumento de la permeabilidad y la pérdida de núcleo (disminución de Q). Estos cambios no pueden revertirse, pero en algunos casos, un recocido térmico a alta temperatura puede restaurar algunas de las propiedades iniciales. Geometrías del núcleo: Las geometrías de los núcleos pueden adaptarse para satisfacer requisitos magnéticos y mecánicos específicos. Un inductor de alto Q sintonizable requiere una forma de núcleo diferente a la utilizada en los transformadores de salida de líneas de televisión.
