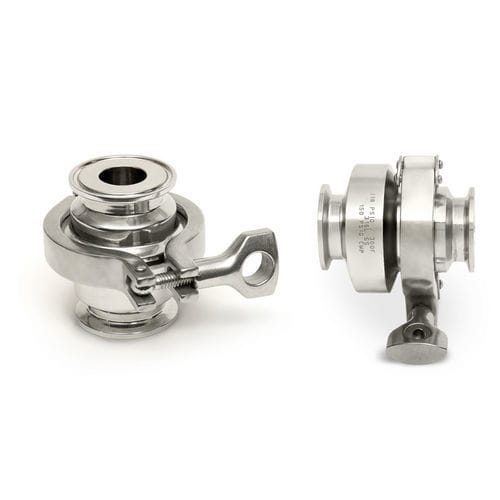

Válvula de retención de disco DSV®

para la industria químicapara aplicaciones farmacéuticaspara la industria agroalimentaria

La DSV® es una válvula de retención en línea asistida por muelle diseñada para evitar la inversión del flujo en industrias con estrictos códigos de limpieza. Para adaptarse a diversas disposiciones de tuberías, la DSV® está disponible como válvula "Vertical" u "Horizontal". La válvula Horizontal es para líneas Horizontales que requieren una válvula autodrenante. El diseño "Vertical" es para instalaciones "Verticales" y líneas "Horizontales" cuando no se requiere una válvula de autodrenaje. La DSV®, con cuerpo y asiento de acero inoxidable 316L, se fija con una abrazadera de liberación rápida y una junta de cuerpo elastomérica para permitir un acceso rápido y fácil a las partes internas. El disco y el asiento están lapeados para proporcionar un excelente cierre. Las válvulas de retención sanitarias DFT® cumplen la norma 3-A 58-02 y están certificadas como Clean in Place. Las aplicaciones incluyen las industrias farmacéutica, química, de bebidas/cerveza, alimentaria, láctea y otras. Características estándar: Cumple con la Norma Sanitaria 3A 58-02 150 CWP, 108 ANSI Clase de presión cuerpo y asiento de 316L (A351 CF3M) conjunto de disco, muelle y guía de 316 acabado superficial interno de 32 Ra (acabado esmerilado n.º 4) Opciones: acabado interno 15 Ra CIP (limpieza in situ) Extremos sujetos Fuga del asiento según MSS SP-61 Asiento y disco "metálicos" lapeados Muelles Bajas presiones de agrietamiento 0.16 psig a 0,66 psig Diseño cónico Acabado electropulido Junta estándar Sello del cuerpo: EPDM (Temperatura máxima 300ºF) Cierre silencioso asistido por resorte Instalación horizontal o vertical
