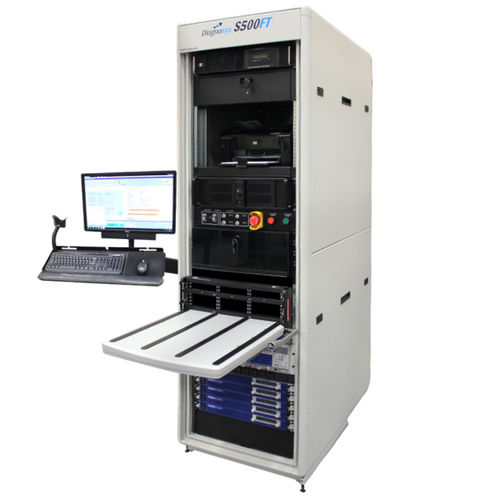

Equipo de prueba automático S500 BTE

para circuito impreso

El Equipo de Prueba de Banco S500 (BTE) es personalizado para probar la Unidad Reemplazable en Línea (LRU) para determinar la Unidad Reemplazable de Nivel Más Bajo (LLRU) defectuosa. Una vez que se descubre un LLRU defectuoso, se ejecuta un programa de aplicación separado diseñado específicamente para el LLRU para aislar aún más el fallo. La S500 puede realizar pruebas diagnósticas de tarjetas de circuito impreso (PCB) a un grupo de ambigüedad específico mediante el uso de sondas de punto de prueba asistidas por el operador. El sistema de prueba S500 también puede exportar datos de prueba que serán utilizados por un BTE de diagnóstico separado, como el sistema de prueba PinPoint. La base S500 incluye un rack de 19 pulgadas que incluye un PC industrial, extensiones de interconexión de componentes periféricos para chasis de instrumentación (PXI) para recursos de prueba de National Instruments (NI), fuentes de alimentación y un receptor de cabezal de prueba. El software y los controladores de sistema necesarios para automatizar el proceso de prueba y evaluar los resultados se almacenan en el PC interno. Los instrumentos son controlados por programas de aplicación para aplicar señales y realizar mediciones en la unidad bajo prueba (UUT). Todas las señales de prueba necesarias están disponibles en el panel de cabeza de prueba y se conectan a la UUT mediante un adaptador de prueba de interfaz (ITA). Se accede a los programas de aplicación y se ejecutan mediante el uso del Software Ejecutivo de Diagnosys (ES). La interfaz de usuario ES es una Interfaz Gráfica de Usuario (GUI) con menús comunes del tipo Windows OS y funcionalidad con facilidad de entrada para nuevos usuarios.
