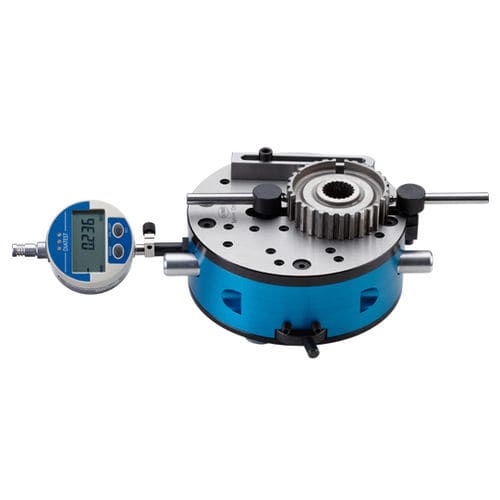

Aparato de medición de diámetro DIA-COME series

digitalcon contacto

Mesas de medición flexibles y robustas para la medición de D.I. y D.O. Las mesas de medición DIA-COME están disponibles en varios tamaños, diseños y rangos de medición. A menudo se utiliza directamente junto a una máquina, por ejemplo para medir muestras aleatorias. Las mesas de medición de 2 puntos están disponibles en 3 tamaños diferentes. Estos tienen un contacto de medición móvil y otro fijo, el rango de medición del contacto de medición móvil es de 20 mm. Dependiendo del tamaño de la mesa se pueden cubrir diferentes rangos de medición: ■ Ø interior liso de 30 - 275 mm ■ Ø exterior liso de 0 - 245 mm ■ Dentado interno Mi = 70 - 275 mm ■ Dentado exterior Ma = 0 - 245 mm Las mesas de medición de 3 puntos están disponibles en 4 tamaños diferentes. Tienen un contacto de medición móvil y dos fijos, el rango de medición del contacto de medición móvil es de 20 mm. Dependiendo del tamaño, se pueden cubrir diferentes rangos de medición. ■ Ø interior liso de 30 - 450 mm ■ Ø exterior liso de 0 - 420 mm El ajuste sin escalonamiento de la fuerza de medición evita deformaciones o daños en las piezas de trabajo. La precisión de la medición es de ± 2 μm. Los paquetes de aplicación prefabricados (kits) para las tareas de medición más comunes ayudan a resolverlas rápida y cómodamente, por ejemplo para diámetros pequeños, taladros ciegos, husillos de bolas o escotaduras. Una amplia gama de accesorios permite también la medición de ranuras internas y externas, concentricidades, conicidades, etc. Insertos de medición especiales a petición.
