Sistema de adquisición de datos de temperatura cPCI-ACC

de tensiónempotrablecon E/S digital

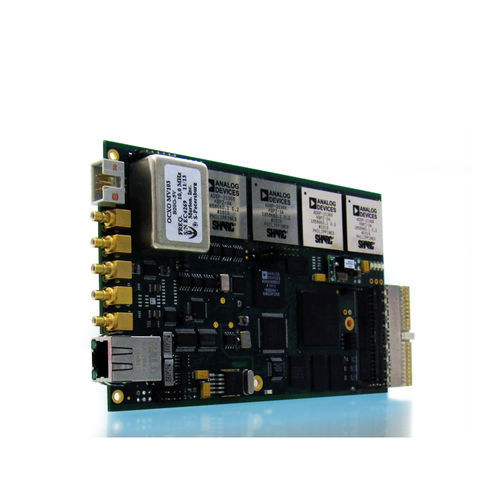

CPCI-ACC es una tarjeta de procesamiento en tiempo real de alto rendimiento basada en el estándar CPCI. En la tarjeta hay 4 DSP que trabajan en un clúster sistólico y una FPGA para el procesamiento cableado y la actividad del microprocesador. La conversión se realiza a través de la ruta IF Analog to Digital, donde la señal analógica se muestrea desde AD a 150MPs/s. La señal analógica de BF también se muestrea utilizando un convertidor de 2,5 MP/s a 16 bits. La señal RF se genera a partir del DDS, en cuyo interior hay un NCO de 1GHz que permite a los usuarios generar un amplio espectro de modulaciones, utilizando datapath I/Q procedente de FPGA/DSPs. Se permite una amplia gama de aplicaciones. Un microprocesador basado en FPGA se desarrolla utilizando Microblaze ™ XILINX núcleo, capaz de gestionar todas las partes de la placa. Un estándar de bus cPCI totalmente compatible permite a los usuarios dialogar con más de una placa a través de una placa base cPCI. (Se necesita una unidad de microprocesador). El receptor GPS y un OCXO de alta estabilidad garantizan que todo el procesamiento que se escribe en el interior de los FPGS/DSP esté sincronizado o referenciado en el tiempo a través de un servidor NTP integrado. En la en la próxima versión de hardware, la interfaz física podrá cumplir con el protocolo PTP y permitir la marca de tiempo de los eventos en tiempo real que se produzcan en el sistema operativo host o que se activen en los conectores SMB externos.
