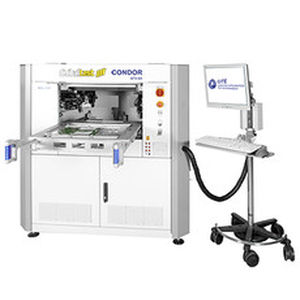

Sistema de prueba de circuitos impresos con sonda móvil CONDOR MTS 505
de precisión

sistema de prueba de circuitos impresos con sonda móvil
sistema de prueba de circuitos impresos con sonda móvil
sistema de prueba de circuitos impresos con sonda móvil
Añadir a mis favoritos
Añadir al comparador


Características

Aplicaciones
de circuitos impresos con sonda móvil
Otras características
de precisión

Descripción

Nuestro probador de sondas volantes Condor MTS 505 no requiere ningún accesorio y por lo tanto es ideal no sólo para la producción tradicional, sino también para la creación de prototipos y la producción de bajo volumen. Gracias a los cuatro cabezales de prueba móviles, ofrece una gran profundidad de adaptación y cobertura de la prueba. El uso opcional de clavijas de prueba fijas en la parte inferior del objeto de prueba significa que también se puede acortar el tiempo de prueba mientras se aumenta la cobertura de la prueba. El sistema de prueba Flying Probe está equipado con una cámara digital a color (CMOS) con interfaz GigE Vision para determinar con precisión la posición de la sonda y del dispositivo bajo prueba (DUT). Se monta en uno de los cuatro cabezales de prueba y contiene la óptica y la iluminación. Cargador frontal La placa que se va a probar se coloca manualmente en el equipo de prueba mediante un extraíble frontal con bloqueo a dos manos. Las barandillas de la cama tienen pestañas ajustables para fijar automáticamente la tabla. Los pernos de fijación magnéticos, los pernos de soporte, etc. también se pueden colocar en la placa base del extraíble. Características Número máximo de redes ilimitadas Tamaño máximo de la placa (mm) 432 x 508 Cabezales de prueba InterfaceTest a través de regletas de bornes VG, de 64 polos Tamaño del sistema (LxAxP) 1550 x 2000 x 1200 FormatFixtureless testing, carga manual Posibles versiones Número máximo de pin de fijación 1012 En línea Nuestro comprobador en línea se puede integrar completamente en su línea de producción. La placa de circuito se mueve automáticamente sobre el transportador dentro del probador a través de una entrada y una salida. El módulo se sujeta hacia arriba para el ensayo, de modo que el espesor de la placa de circuito impreso no hace ninguna diferencia para el contacto. Las conexiones compatibles con SMEMA están disponibles para módulos de precalentamiento y post-enfriamiento en su línea de producción.

---

VÍDEO

Catálogos

CONDOR MTS 505
CONDOR MTS 505
2 Páginas
* Los precios no incluyen impuestos, gastos de entrega ni derechos de exportación. Tampoco incluyen gastos de instalación o de puesta en marcha. Los precios se dan a título indicativo y pueden cambiar en función del país, del coste de las materias primas y de los tipos de cambio.
