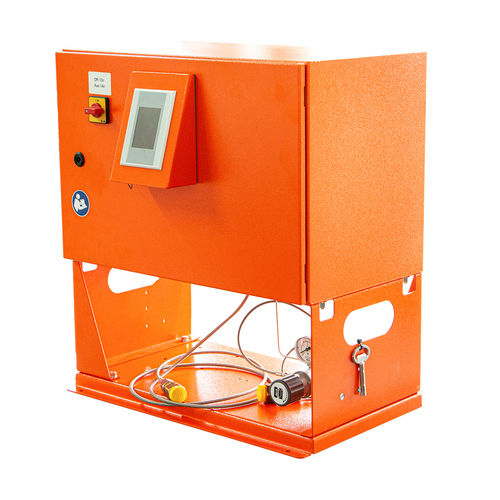

Sistema de supervisión de gas B169R series

de concentraciónde mediciónpara cuadro de distribución

Tipo de gas : SF6 Sensores : %-Satz en N2 Versión estándar - Mangueras de conexión de 2 m de longitud con acoplamientos DILO DN8 - Instrucciones de uso - El aparato sirve para controlar y registrar la calidad del gas SF6 en un compartimento de gas. Los siguientes parámetros de calidad pueden determinarse con una sola medición (dependiendo de la versión): - Porcentaje de volumen de SF6 (%) - Concentración de humedad (°C atmósfera, °C presión, °F atmósfera, °F presión, ppmv, ppmw) El usuario puede seleccionar entre tres modos de medición: - Medición continua - Medición por impulsos con registro automático de los datos de medición - Medición única Para la medición, el compartimento de gas está equipado con dos acoplamientos parcialmente separados. El gas se extrae de uno de los dos acoplamientos, se almacena temporalmente en la bolsa colectora de gas interna del sistema de control de gas y se vuelve a bombear al compartimento de gas a través del segundo acoplamiento una vez realizada la medición. Alternativamente, el acoplamiento de salida de gas del dispositivo también puede conectarse a un recipiente externo donde se recoge el gas después de la medición. El sistema de control de gas se caracteriza por un manejo sencillo y fácil y por un mantenimiento sencillo. Todos los sensores de gas son fácilmente accesibles y pueden ser sustituidos por el usuario según el principio "plug & play". El dispositivo se maneja a través de una pantalla táctil en color de 3,5" con un menú de navegación intuitivo. Gracias al uso de acoplamientos de cierre automático, el SF6 no puede escapar a la atmósfera ni durante la medición ni durante el bombeo de retorno.
