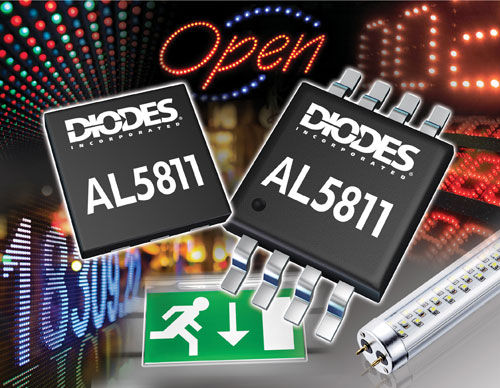

Controlador de LED circuito integrado AL58xx Series, DLD101

regulable

El AL5801 combina un MOSFET de canal N de 100 V con un transistor NPN preconfigurado para crear un controlador °C sencillo y de pequeño tamaño. La corriente °C se ajusta mediante una resistencia externa conectada desde el pin REXT (4) al pin GND (6). El transistor interno preconfigurado desarrolla aproximadamente 0.56V a través de la resistencia externa. La salida de drenaje abierto AL5801 puede operar desde 1.1V hasta 100V, lo que le permite operar fuentes de alimentación de 5V hasta 100V sin componentes adicionales. La regulación PWM de la corriente en °C puede lograrse accionando el pin BIAS (1) con un transistor NPN externo de colector abierto o un MOSFET de canal N de drenaje abierto. El AL5801 está disponible en un paquete SOT26 y es ideal para corrientes de hasta 350mA. Características Tensión de referencia de la clavija de realimentación VRSET = 0,56V a +25°C -Rango de temperatura de 40 a +125°C 1.Salida de 1V a 100V de drenaje abierto El coeficiente VRSET de temperatura negativa reduce automáticamente la corriente °C a altas temperaturas Acabado sin plomo; conforme a RoHS Libre de halógenos y antimonio. "Dispositivo "verde Paquete SOT26 de baja impedancia térmica con marco de plomo de cobre
