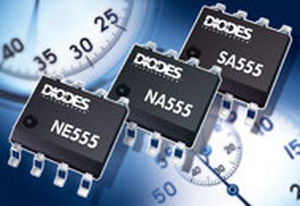

Circuito temporizador integrado NA555, NE555, SA555

Estos dispositivos son circuitos de temporización de precisión capaces de producir retardos de tiempo u oscilaciones precisas. En el modo de operación de retardo de tiempo o monoestable, el intervalo de tiempo es controlado por una sola resistencia externa y una red de condensadores. En el modo de operación estable, la frecuencia y el ciclo de trabajo pueden ser controlados independientemente con dos resistencias externas y un solo condensador externo. Los niveles de umbral y de activación son normalmente dos tercios y un tercio, respectivamente, de las sociedades partícipes de capital de especulación. Estos niveles pueden modificarse mediante el uso del terminal de tensión de control. Cuando la entrada de disparo cae por debajo del nivel de disparo, se ajusta el flip-flop y la salida se pone a nivel alto. Si la entrada de disparo está por encima del nivel de disparo y la entrada de umbral está por encima del nivel de umbral, el flip-flop se reajusta y la salida está baja. La entrada de restablecimiento (RESET) puede anular todas las demás entradas y puede utilizarse para iniciar un nuevo ciclo de temporización. Cuando RESET baja, el flip-flop se reajusta y la salida baja. Cuando la salida es baja, se proporciona un camino de baja impedancia entre la descarga (DISCH) y la tierra. El circuito de salida es capaz de hundir o abastecer corriente de hasta 200mA. La operación se especifica para suministros de 5V a 15V. Con una alimentación de 5 V, los niveles de salida son compatibles con las entradas TTL. Los NE555, SA555 y NA555 se suministran en un pequeño paquete de 8 pines (SO-8).
