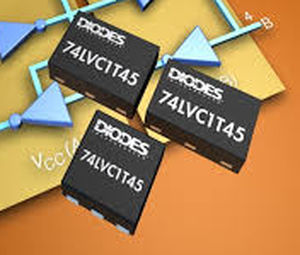

Transceptor VHF 74LVC1T45

de radiocircuito integrado

El 74LVC1T45 es una fuente de un solo bit, dual que traduce el transmisor-receptor con 3 salidas del estado convenientes para transmitir una sola lógica mordido a través de diversos dominios del voltaje. El perno de la entrada-salida de A se diseña para seguir VCCA mientras que la entrada-salida de B sigue VCCB. Este arreglo permite la traducción de baja tensión universal entre cualquier voltaje de 1.65V a 5.5V. El perno de la dirección (DIR) controla la dirección del transmisor-receptor y en un voltaje de la lógica relacionado con VCCA. Cuando un alto nivel de la lógica se aplica a DIR el perno de A se convierte en una entrada y el perno de B se convierte en la salida. Inversamente el papeles de A y de B se invierten cuando DIR se afirma bajo. La característica de 3 estados ocurre cuando cualquiera de los voltajes de fuente de alimentación es cero. Esto es también una característica de Ioff y permite para que la salida permanezca en un alto estado de la impedancia con las fuentes de alimentación en 0V que previene y las corrientes perjudiciales de la expulsión y que proporciona el aislamiento eléctrico de la energía abajo hasta 5.5V como no interferir con cualquier actividad de la lógica en el perno A o B.
