INTERRUPTOR PARA LÍNEA VBUS CON PROTECCIÓN CONTRA SOBRETENSIONES, SOBRETENSIONES Y ESD

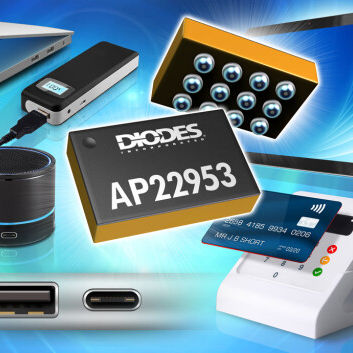

El dispositivo AP22953 es una solución de un solo chip para la protección de la línea VBUS del conector USB 2.0/3.0/Tipo-C. El conmutador MOSFET bidireccional garantiza el flujo de corriente normal tanto en el modo de carga como en el de host, al tiempo que protege los circuitos internos de las condiciones de sobretensión en el pin VBUS_CON. En el pin VBUS_CON, el dispositivo tiene protección contra sobretensiones de hasta 30V. Después de que el pin #EN se ponga bajo, el AP22953 cuenta 20ms antes de encender el MOSFET mediante un retardo de arranque suave. El pin #ACK indica que el MOSFET está completamente encendido.
La interfaz de aplicación típica para el AP22953 es la línea VBUS en los conectores USB. Los equipos finales típicos para el AP22953 incluyen teléfonos inteligentes, tabletas, wearables y sistemas de puntos de venta electrónicos (EPOS). El AP22953 también puede utilizarse con otros dispositivos que utilizan una interfaz de carril de alimentación de 5V.
La protección contra la sobretemperatura apaga el interruptor a los 145°C (típicos). El AP22953 está disponible en la escala de chip a nivel de oblea W-WLB2013-12 de 1,988 mm x 1,288 mm x 0,64 mm con laminado posterior.
Smartphones
Tablet PC
Dispositivos portátiles
Sistemas de punto de venta electrónico (EPOS)
Protección contra sobretensiones
IEC61000-4-5 >100V
Interruptor MOSFET de canal N integrado de 39mΩ (típico)
Protección contra sobretensiones (OVP) en VBUS_CON hasta 30VDC
Señal integrada de habilitación de entrada y de salida de estado
Protección contra sobretemperatura (OTP)
Protección ESD
Modelo de cuerpo humano >4kV
Modelo de dispositivo cargado >1kV
IEC61000-4-2 Descarga de aire >15kV
IEC61000-4-2 Descarga por contacto >15kV
totalmente libre de plomo y conforme a RoHS
Libre de halógenos y antimonio. Dispositivo "verde"
---
