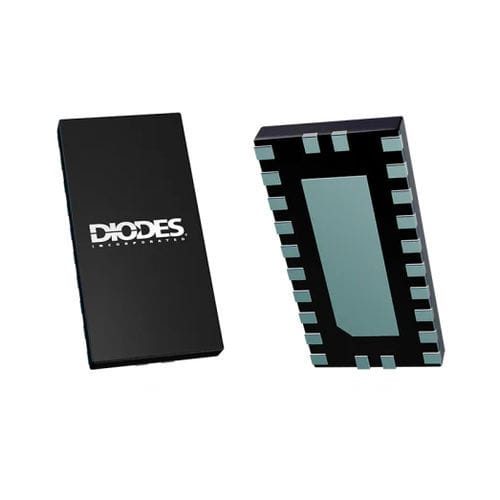

Amplificador de señal PI2MEQX2503

de conmutaciónpara generador de señales

El PI2MEQX2503 proporciona dos carriles y reloj MIPI D-PHY ReDriver™ con regenera la señalización D-PHY. El dispositivo cumple con el estándar MIPI D-PHY1.2 y se puede utilizar en una aplicación MIPI CSI-2 o MIPI DSI a tasas de datos de hasta 2,5 Gbps en D-PHY. El dispositivo compensa las pérdidas relacionadas con la PCB, el conector y el cable, así como las relacionadas con la conmutación, para proporcionar el rendimiento eléctrico óptimo desde una fuente CSI2/DSI a un sumidero. Las entradas del PI2MEQX2503 incorporan ecualizadores configurables. La oscilación de tensión de salida y la velocidad de flanco del PI2MEQX2503 pueden ajustarse cambiando el estado de los pines. Está optimizado para aplicaciones móviles y contiene circuitos de detección de actividad en la interfaz de enlace D-PHY que puede pasar a un modo de menor consumo cuando se encuentra en los estados ULPS y LP. El PI2MEQX2503 soporta temperaturas industriales de -40ºC a 85ºC. Características Compatible con la especificación MIPI D-PHY1.2 Permite soluciones de cableado de bajo coste Admite 2 carriles a 2,5 Gbps en D-PHY Consumo inferior a mW en estado de desconexión Admite el modo LP bidireccional MIPI DSI Admite los estados de alimentación ULPS y LP Oscilación de tensión de salida ajustable Niveles de preénfasis TX seleccionables EQ de Rx ajustable para compensar las pérdidas por inserción Control de velocidad de flancos configurable Compensación dinámica de datos protección ESD HBM de 2 kV Rango de temperatura industrial: -40°C a 85°C Disponible en alimentación única de 1,8 V Totalmente libre de plomo y conforme a RoHS (Notas 1 y 2) Sin halógenos ni antimonio. dispositivo "verde" (Nota 3) Para aplicaciones de automoción que requieren un control de cambios específico
