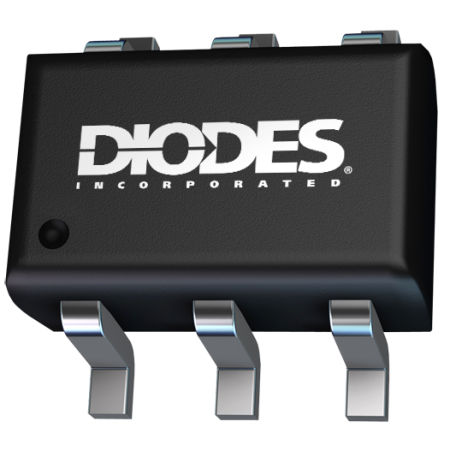

Controlador de corriente tensión ZXCT21 series

La serie ZXCT21x son monitores de derivación de corriente de alta precisión con diferentes opciones de ganancia para medir caídas de baja tensión (10 mV) a través de una pequeña resistencia de derivación con un error mínimo. Esto permite una gran precisión en la medición de grandes corrientes y reduce la pérdida de potencia causada por la medición en tensiones de modo común de -0,3 V a 26 V. El pin OUT es una tensión proporcional a la corriente de carga. A continuación, se puede procesar con un ADC. Hay seis ganancias fijas disponibles: 50, 75, 100, 200, 500 y 1000 V/V respectivamente. Este dispositivo se ha diseñado con una arquitectura de deriva cero y se fabrica mediante tecnología post-trim para conseguir una tensión de offset baja, una deriva de ganancia baja y un error de ganancia bajo en todo el rango de temperatura para una medición precisa. El ZXCT21x funciona con una única fuente de alimentación de 2,7 V a 26 V con un máximo de 100μA de corriente de alimentación de -40°C a +125°C, y se ofrece en encapsulado SOT363 y U-QFN1418-10. Características Rango de tensión de alimentación: 2,7 V a 26 V Rango de temperatura: -40°C a +125°C Amplio rango de modo común: -0,3 V a 26 V Soporta caídas de derivación de 10mV a escala completa Error de ganancia (sobretemperatura máxima) Versiones A y B: ±0,8% Versión C: ±0,5% Baja tensión de offset: ±30μV (máx.) Corriente de reposo: 100μA (máx.) Deriva de error de ganancia baja: 10ppm/°C (máx.) Capacidad de salida de carril a carril Aplicaciones Ordenadores portátiles Granjas de servidores Telecomunicaciones Detección de corriente (alta/baja) Carga y descarga de baterías Tarjetas de vídeo de alto rendimiento Fuentes de alimentación industriales Instrumentación Sistemas de control Medición
