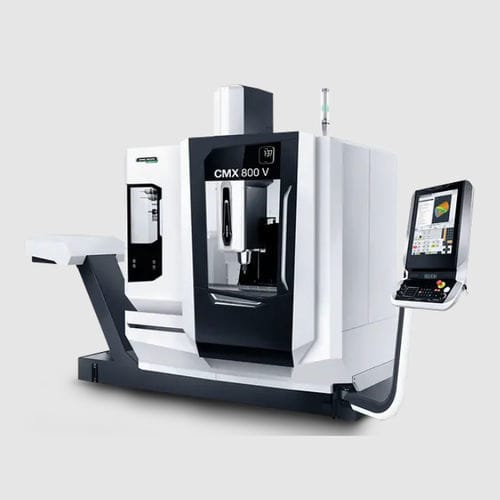

Centro de mecanizado 3 ejes CMX 800 V
verticalcon mesa móvilpara la industria del automóvil

centro de mecanizado 3 ejes
centro de mecanizado 3 ejes
centro de mecanizado 3 ejes
centro de mecanizado 3 ejes
centro de mecanizado 3 ejes
centro de mecanizado 3 ejes
centro de mecanizado 3 ejes
centro de mecanizado 3 ejes
Añadir a mis favoritos
Añadir al comparador


Características

Número de ejes
3 ejes
Orientación del husillo
vertical
Estructura
con mesa móvil
Aplicaciones
para la industria del automóvil, para trabajos pesados
Otras características
de precisión, de alta productividad, de alta potencia, rígido
Carrera X

800 mm
(31,5 in)

Carrera Y

560 mm
(22,05 in)

Carrera Z

510 mm
(20,08 in)

Velocidad de rotación

15.000 rpm
(94.248 rad.min-1)

Potencia

20 kW
(27,19 hp)

Altura máxima de la pieza

630 mm
(25 in)

Carga máxima de la mesa

800 kg, 1.000 kg
(1.764 lb, 2.205 lb)

Descripción

La solución CMX V - a partir de ahora con IoTconnector y sistema de medición directa de serie Máx. longitud de la pieza de trabajo 1.100 mm Anchura máxima de la pieza 560 mm El estándar en estructura en C para máxima rigidez Concepto de estructura en C mejorado con mesa móvil y eje X. Concepto de eje Y rígido en todo el alcance del recorrido. Construcción y diseño optimizado para mayor FEM. Precisión en cada componente y cada detalle. Precisión de posicionamiento en todos los ejes de 6 µm sin escalas lineales (acorde a la norma ISO 230-2). La compensación térmica garantiza una calidad máxima, estable y precisa durante el proceso de producción. Husillos de bola fabricados con tolerancias de grado uno (IT 1). Diseño sofisticado, reducida superficie cubierta y gran área de trabajo, todo ello combinado en la serie CMX V. Ergonomía mejorada para un manejo sencillo y la carga de piezas de trabajo grandes. Reducida superficie cubierta de 7,0 m2. Gran alcance de controles 3D con SIEMENS, HEIDENHAIN o FANUC: lo que necesite. Cree su propia solución personalizada. Panel de control multitáctil DMG MORI SLIMline de 19" con SIEMENS para un uso intuitivo y un fácil manejo. Panel de control multitáctil DMG MORI SLIMline de 19" con HEIDENHAIN para una programación fácil y eficiente. Panel de control DMG MORI SLIMline de 15" y MAPPS para FANUC para simulación 3D con sencilla verificación de contornos.
