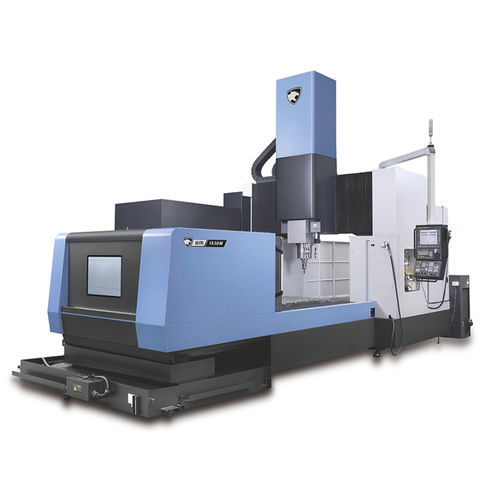

Centro de mecanizado CNC 3 ejes BM seriesverticalde doble columnatipo puente
Añadir a mis favoritos
Añadir al comparador
Características
- Número de ejes
- 3 ejes
- Orientación del husillo
- vertical
- Estructura
- tipo puente, de doble columna
- Aplicaciones
- para la industria del automóvil, para hileras
- Otras características
- de alta velocidad, de alta eficacia, de alta productividad, de alta precisión, de gran rigidez
- Carrera X
3.000 mm, 3.500 mm, 4.000 mm
(118,11 in, 137,8 in, 157,48 in)- Carrera Y
1.550 mm, 2.050 mm, 2.700 mm
(61,02 in, 80,71 in, 106,3 in)- Carrera Z
800 mm
(31,5 in)- Velocidad de rotación
25 rpm, 30 rpm, 8.000 rpm, 12.000 rpm
(157 rad.min-1, 188 rad.min-1, 50.265 rad.min-1, 75.398 rad.min-1)- Potencia
7 kW, 24 kW, 25 kW, 30 kW
(9,52 hp, 32,63 hp, 33,99 hp, 40,79 hp)- Velocidad de avance del eje X
12 m/min, 16 m/min
- Velocidad de avance del eje Y
16 m/min, 24 m/min
- Velocidad de avance del eje Z
16 m/min, 24 m/min
- Carga máxima de la mesa
8.000 kg, 10.000 kg, 15.000 kg
(17.637 lb, 22.046 lb, 33.069 lb)- Peso total
29.000 kg, 35.516 kg, 45.000 kg, 48.000 kg
(63.934,06 lb, 78.299,38 lb, 99.208,02 lb, 105.821,89 lb)- Longitud total
4.450 mm, 4.960 mm, 5.535 mm, 5.944 mm
(175,2 in, 195,3 in, 217,9 in, 234 in)- Anchura total
8.690 mm, 9.540 mm, 10.825 mm, 11.963 mm
(342,1 in, 375,6 in, 426,2 in, 471 in)- Altura total
4.436 mm, 4.675 mm, 4.770 mm
(174,6 in, 184,1 in, 187,8 in)
Descripción
Los fabricantes que mecanizan troqueles y moldes de gran tamaño (por ejemplo, herramientas de prensado, herramientas de inyección, etc.) para el sector de la automoción necesitan máquinas herramienta de alto rendimiento y precisión. Por ello, muchos han invertido en nuestras máquinas de la serie BM.
Fácil de manejar
Alta productividad
Alta precisión
Estabilidad
Equipado de serie con un husillo de alta velocidad y alta rigidez
husillo de alta velocidad de 12000 r/min
Tipo de nariz larga ideal para el mecanizado de moldes de cavidades profundas
Equipado de serie con un husillo de doble contacto para una gran rigidez y una vibración mínima.
Equipado de serie con eje de avance para un mayor nivel de precisión
Todos los ejes están equipados de serie con una escala lineal
Rodamientos de husillo de bolas y sistema de refrigeración de tuercas
La estructura y el control de la máquina son la solución ideal para el corte de moldes de alta calidad
Dispone de cubiertas para minimizar el impacto de las variaciones de temperatura ambiente.
Compensación térmica de desplazamiento para el husillo y la estructura incluida de serie.
---
