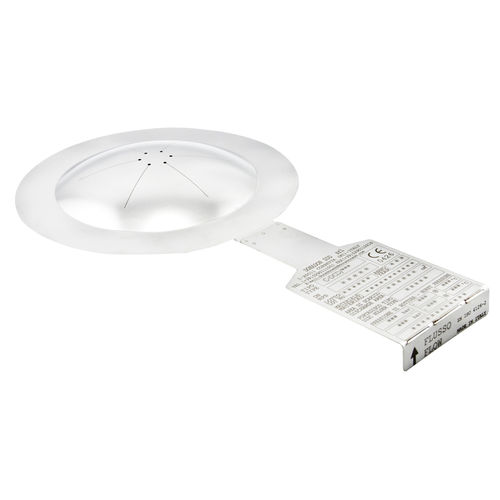

El disco de ruptura DonadonSDD tipo DCD es un disco compuesto, formado por tres partes:
una sección metálica entallada y perforada
una membrana de retención (normalmente de PTFE, pero disponible en una amplia gama de materiales)
un fondo de protección
Excelente para funcionamiento con gases y líquidos en condiciones estáticas, óptimo para bajas presiones el disco DCD responde a la sobrepresión en milésimas de segundo con apertura total y sin fragmentación. Por ello está indicado para la protección de válvulas. Se encuentran disponibles para el vacío y la contrapresión.
Los discos de ruptura DonadonSDD compuestos pueden estar realizados incluso para la contemporánea protección de presión y depresión.
Tolerancia - de +/- 5 % a +/- 20%
Temperatura de funcionamiento - membrana de PTFE/PFA máx. 265°C; hasta 480°C (dependiendo de la membrana)
Margen operativo - hasta 80%
Soporte para vacío - Disponible
Fragmentación - No (solo membrana)
Empleo debajo válvula - Sí
Resistencia a la corrosión - Buena - puede ser protegido con una membrana de PTFE
Revestimientos - Sí
Contenedor - HI/A, HI/P, HI/F, HTC
Sensor de ruptura - Eléctrico, Magnético, Inductivo, Óptico
Certificación PED [CE STAMP] - Disponible
Certificación ATEX EX II 2 GD - Disponible
