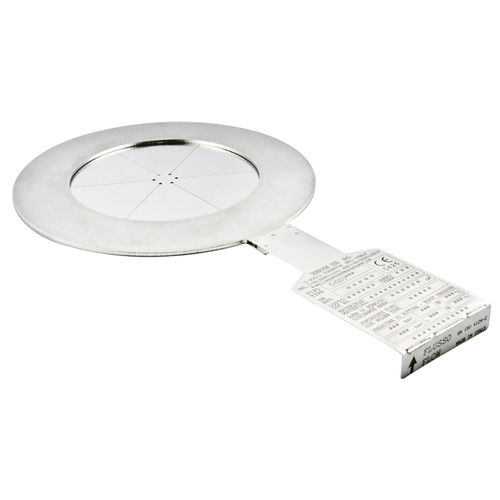

El disco de ruptura DonadonSDD tipo DIF es un disco compuesto, formado por cuatro partes:
una sección metálica entallada y perforada
una membrana de retención (normalmente de PTFE, pero disponible en una amplia gama de materiales)
un fondo de protección
una anilla de calibración
Este disco ha sido creado para ser introducido entre bridas.
Excelente para funcionamiento con gases y líquidos en condiciones estáticas, óptimo para bajas presiones.
El disco DIF responde a la sobrepresión en milésimas de segundo con apertura total.
Por ello está indicado para la protección de válvulas. Se encuentran disponibles para el vacío y la contrapresión.
Los discos de ruptura DonadonSDD compuestos pueden estar realizados incluso para la contemporánea protección de presión y depresión.
Tolerancia - de +/- 5 % a +/- 20%
Temperatura de funcionamiento - membrana de PTFE/PFA máx. 265°C; hasta 480°C (dependiendo de la membrana)
Margen operativo - hasta 70%
Soporte para vacío - Disponible
Fragmentación - No (solo membrana)
Empleo debajo válvula - Sí
Resistencia a la corrosión - Buena - puede ser protegido con una membrana de PTFE
Revestimientos - Sí
Contenedor - Montaje directo entre bridas
Sensor de ruptura - Eléctrico, Magnético, Inductivo, Óptico
Certificación PED [CE STAMP] - Disponible
Certificación ATEX EX II 2 GD - Disponible
