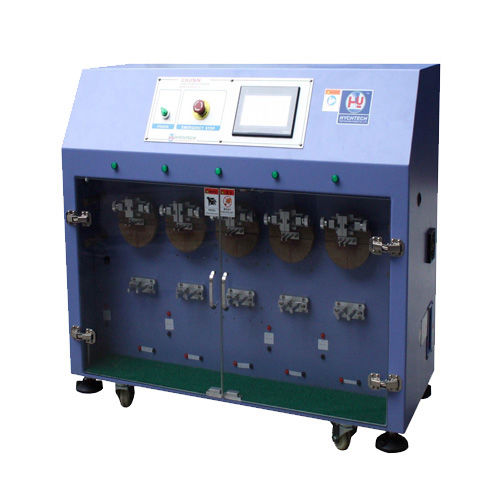

Comprobador de curvado RS-8105A-5

de cables

Es adecuado para la prueba de flexión del cable de los auriculares, el cable USB, el cable multifilar, el cable de comunicación, el cable plano y el cable de señal. El método de la prueba es como sigue: un extremo de la barra de alambre es corto es corto afianzado con abrazadera, fijado en el disco que rota, y girado a la izquierda y a la izquierda y a la derecha bajo cierta carga de elevación, para evaluar si la barra de alambre tiene buena conducción después de N veces de la prueba. Norma de prueba: Procedimiento de prueba de flexión de cables EIA-364-41D para conectores eléctricos. Especificaciones: Modelo: RS-8105A-5 Sistema de control : Adopta la pantalla táctil OMRON® de Japón y el PLC Mitsubishi®, y cada estación trabaja de forma independiente Accionamiento: Servomotor AC Panasonic® de Japón Velocidad de prueba: 1~60cpm±2cpm Rango del ángulo de prueba: Comúnmente 0~±90° o 0~±180°, el ángulo de rotación de la plantilla concéntrica no está limitado Indicación del ángulo mínimo: 1° Ajuste de los ciclos de prueba: 1~999999 ciclos Tiempo de prueba por lotes: 1~10 minutos Varilla guía: R1.5-R12MM Diámetro del disco giratorio 100mm Peso: 50g, 100g, 150g, 250g, 300g, 500g (los seis) Tamaño de la máquina: W980xD460xH940mm Peso de la máquina: 185kg Fuente de alimentación: AC220V 50HZ 10A Características: ●Es impulsado por el servomotor Panasonic AC, con alta precisión, posicionamiento exacto, bajo ruido, y puede ser utilizado durante mucho tiempo ±180°, error: ±1°. ●Las condiciones de la prueba son todas fijadas por la pantalla táctil: ajuste del ángulo, velocidad, tiempos de la prueba, tiempos medidos, tiempo de permanencia del roatation, después de probar N veces, permanecen por N minutos. ●Se pueden probar cinco cables al mismo tiempo. ●Cada grupo está equipado con línea de prueba de señal (prueba de conducción) y luz indicadora, una vez que el cable se rompe (la señal del circuito no se puede formar), el indicador de la estación actual se apagará y el conteo se detendrá.
