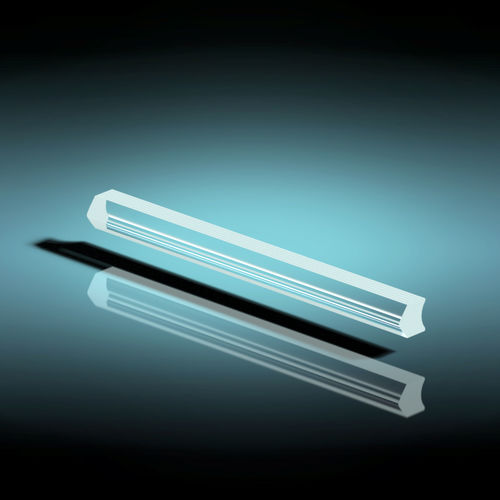

Lente cilíndrica D142-040 series

de vidrioacilíndricapara láser

La faceta emisora del diodo láser monomodo suele tener una altura de 1 micra y una anchura de 3 a 5 micras. Su haz de salida es muy divergente en una dirección denominada "eje rápido" perpendicular al emisor y menos divergente a lo largo de la faceta o "eje lento". La colimación de un haz tan asimétricamente divergente con una combinación de lentes de colimación de eje rápido y eje lento, o lentes FAC y SAC, produce una sección transversal del haz rectangular no conveniente para todas las aplicaciones. Alternativamente, la lente reductora de eje rápido (FAR) colima el eje rápido de un haz de diodo láser con su superficie acilíndrica convexa. A continuación, su superficie cilíndrica cóncava reintroduce la divergencia del haz del eje rápido igual a la del eje lento. El grosor adecuado de la lente se encarga del astigmatismo del haz. El emparejamiento del reductor de eje rápido con una lente rotacionalmente simétrica produce un haz colimado y redondo.
