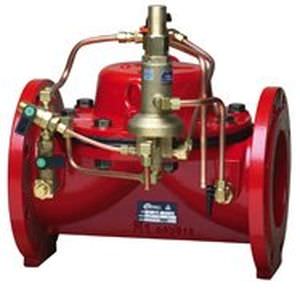

Válvula de membrana 100FE

con control neumáticode cierrepara agua

Descripción La válvula cierra completamente cuando el caudal excede el valor normal prefijado debido a una rotura en la tubería. La válvula deberá abrirse manualmente luego de haberse reparado la rotura. Características - Protección contra apertura brusca. No se utilizan controles electrónicos - Diseño cómodo y fiable - Pérdidas bajas Especificaciones de compra La válvula será hidráulica de cierre directo por diafragma, que permite mantenimiento en línea. No habrá ejes, juntas o cojinetes situados dentro del paso de agua. La válvula será activada por la presión en la línea o por una presión externa hidráulica o neumática. La válvula será operada por una válvula piloto de reducción de presión para cerrarse cuando el nivel del flujo excede el nivel adecuado, independientemente de las variaciones de presión. La válvula y los controles pertenecerán a la Serie 100 de Dorot o similares a éstas en todos sus aspectos. Medición rápida - El tamaño de la válvula deberá ser igual al de la línea o un tamaño más pequeño - Velocidad máxima de flujo para operación continua: 5.5 m/seg. (18 pies/seg.) Consideraciones de diseño - Un puerto sensor de presión de 1/2 " deberá proveerse, aguas arriba de la válvula - La válvula está regulada para cerrarse cuando el nivel del flujo sobrepasa el valor máximo prefijado por un 10% a 20% - Una pérdida adicional de presión de uno 2.5 mca es creada por la chapa del orificio (en el ámbito normal de flujo)
