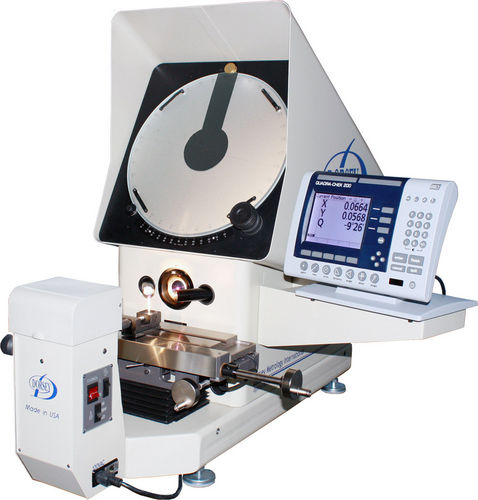

Comparador óptico 14" | 14HE

Características principales del comparador óptico 14HE: El anillo mecanizado de la carta con la pantalla empotrada protege la óptica interna El anillo de la carta facilita la alineación de la pantalla con el eje óptico Pantalla de vidrio angular de alta resolución de 14" para una visualización óptima Transportador de nonio de gran formato con graduación de un minuto Montura de lente única de cambio rápido con lentes de selección, 10X, 20X, 25X, 50X, 100X Óptica telecéntrica par focal recubierta Iluminación de superficie opcional con LED telescópico patentado, ¡no se necesitan gafas de sol! La iluminación está dirigida a la pieza, no a los ojos del operador Etapa de trabajo de hierro fundido niquelado 16" X 4" con ranura universal de cola de milano El recorrido del escenario es de 8" eje X y 4" eje Y y enfoque de 1.5" Recorrido de los rodamientos de rodillos cruzados en los tres ejes Las reglas lineales de los ejes X e Y de 0.0005mm/0.00002" tienen holgura cero Los ejes X e Y están montados en el centro del movimiento del escenario para una mayor precisión La óptica y los movimientos del puesto de trabajo están montados en una construcción de placas angulares de alta resistencia El desplazamiento de la mesa de liberación rápida con una sola mano permite el ajuste fino del tipo de curso y micrómetro El eje Y está montado directamente debajo del centro de gravedad para una mejor distribución del peso y una mayor precisión Positivo/negativo Ajuste de la hélice de la fuente de luz de 5 grados Otras características clave: 2 años de garantía limitada. Certificación trazable NIST para la precisión de los movimientos ópticos y de las fases de trabajo. Publicación de la precisión óptica y de medición. Este comparador está disponible para su uso con superposiciones o con una variedad de formatos de lectura, desde una simple lectura X-Y hasta pantallas geométricas programables. Vea nuestra página de lecturas digitales para ver las opciones disponibles.
