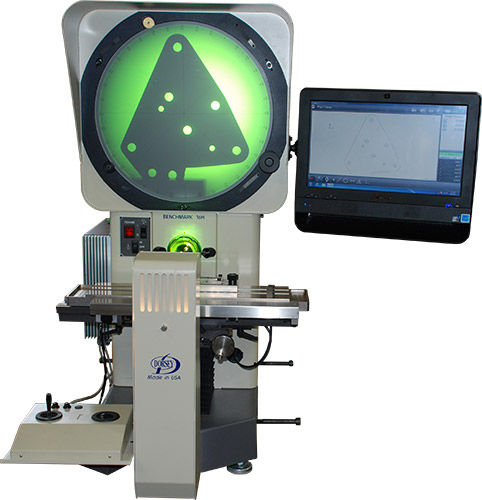

Proyector de perfiles horizontal 16" | 16H

de sobremesa

Este comparador óptico de ultra precisión utiliza un juego cero integrado, escala de alta resolución y una etapa de estado libre, normalizada y sin tensión. Estas características permiten que el comparador óptico 16H alcance valores inherentes de precisión y repetibilidad de hasta 0,00001" sin compensación electrónica. Este instrumento de medición extremadamente preciso y versátil cuenta con nuestro probado sistema de etapas de "ultraprecisión" de hierro fundido. La iluminación integrada de la superficie de fibra óptica y un transportador electrónico de pantalla giratoria se combinan para hacer de este comparador óptico horizontal de sobremesa el más preciso y versátil disponible a cualquier precio. Características principales del comparador óptico 16H: Pantalla de cristal vertical de alta resolución de 16" para una óptima visualización de la imagen de perfil erguido. El anillo del gráfico mecanizado con pantalla empotrada protege la óptica interna y facilita la alineación de la pantalla con el eje óptico. Transportador de vernier de gran formato con graduaciones de un minuto. Montura de lente única de cambio rápido con selección de lentes: 10X, 20X, 25X, 31.25X, 50X, 62.5X Y 100X. Óptica telecéntrica par focal recubierta. Elección de fibra óptica o iluminación de superficie con LED. Etapa de trabajo de hierro fundido niquelado de 18" X 5" con ranura universal de cola de milano. El recorrido del escenario es de 10" eje x y 6" eje y y 2" foco. Recorrido de la mesa de rodamientos de rodillos cruzados en todos los ejes. Eje X e Y 0.0005mm/.00002" Las reglas lineales tienen cero holgura Los ejes X e Y están montados en el centro del movimiento del escenario para mayor precisión. La óptica y los movimientos del escenario de trabajo están montados sobre una base de granito compuesto fundido.
