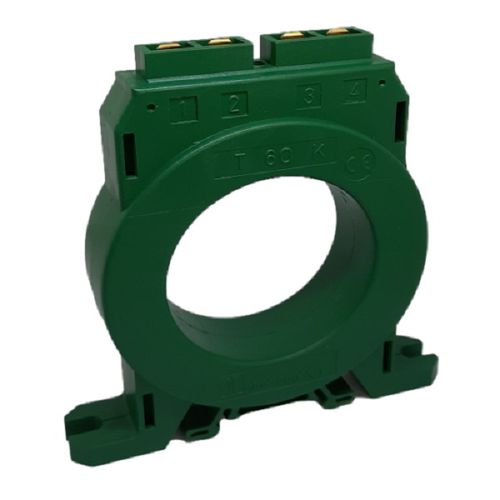

Transductor de corriente toroidal D series

en riel DINmontado en panel

Los transductores de corriente toroidales de la serie D, diseñados para funcionar con los relés diferenciales DER3, DER3B DUAL y DER3B MED, detectan corrientes diferenciales/de secuencia cero dispersas hacia tierra. Además del devanado normal de medición de corriente de fuga, también están equipados con un devanado de prueba. Los transductores deben instalarse aguas arriba de la línea o cargas a proteger y monitorear. Por su interior deben pasar todos los conductores activos (fase y neutro) de las líneas monofásicas o trifásicas. Ventajas de comprar: Amplia gama capaz de satisfacer todas las necesidades. Núcleo en aleación ferromagnética especial muy sensible a las corrientes dispersas hacia tierra. Carcasa en material plástico autoextinguible CL V0. Soporta corriente de cortocircuito 80KA durante 0,5 segundos. Grado de protección IP20 Temperatura de funcionamiento de -10°C a +50°C. Dos devanados: uno para medición (500 vueltas) y otro para prueba (100 vueltas) Fácil instalación (montaje en panel inferior y/o carril Din) Norma de referencia: IEC 61869-2
