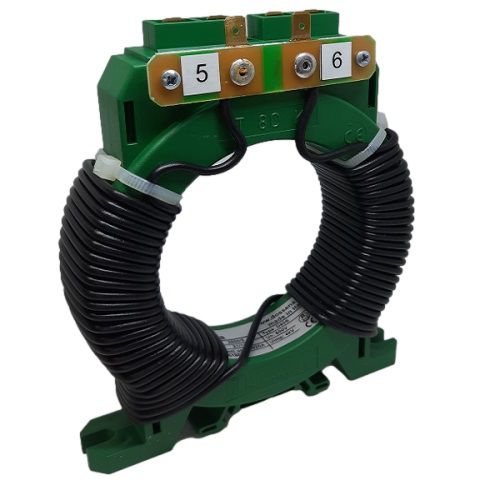

Transductor de corriente toroidal D80Sen riel DINmontado en panelAC
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- toroidal
- Montaje
- en riel DIN, montado en panel
- Características eléctricas
- AC, monofásico, trifásico
Descripción
Los transductores tipo sumador, serie D80S, se utilizan en combinación con los relés diferenciales DER3 donde los transductores tradicionales son insuficientes para abarcar todos los conductores del circuito primario.
Es necesario instalar un transductor amperométrico (TAB) para cada fase y uno para el neutro (si está disponible) con una relación de transformación igual al "valor de corriente del interruptor"/5. Todas las salidas S1-S2 del TAB deben colocarse en paralelo y conectarse a los terminales 5-6 del toroide sumador D80S.
Se recomienda establecer un umbral de intervención I∆n del relé diferencial no inferior a 1/100 de la corriente nominal de los TAB (este último debe ser de clase 0,5 y con una potencia superior a 10VA)
Catálogos
CATÁLOGO GENERAL
64 Páginas
