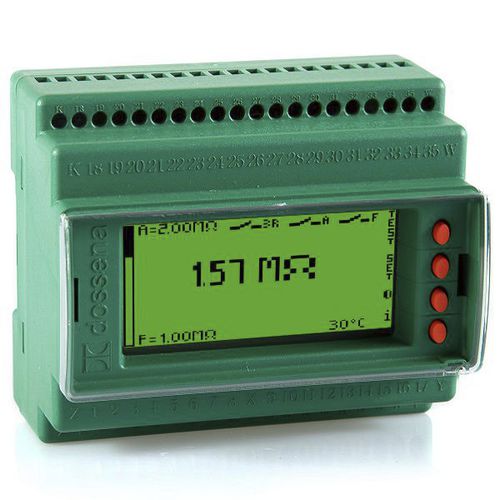

Aparato de control de aislamiento con localización de defectos de aislamiento SRI3/I2 INJ

para red ACDCAC/DC

SRI3/I2 INJ - Controlador localizador de fallos de aislamiento industrial - inyector - 6 módulos Din El monitor de aislamiento SRI3/I2 INJ permite monitorizar continuamente el estado de redes con neutro aislado de tierra (sistemas IT). Los instrumentos son capaces de detectar defectos de aislamiento debidos al componente resistivo, incluso en presencia de tensiones CC parásitas. Las herramientas ofrecen dos umbrales de informes diferenciados (Alarma y Fallo). Para realizar el diagnóstico en la red IT, es necesario combinar SRI3/I2INJ con al menos una expansión de diagnóstico I2FL12 o I2FL18. La localización es posible gracias a toroides especiales de la serie FL (uno para cada salida a controlar). Cuando la resistencia de aislamiento del sistema cae por debajo del umbral establecido, el dispositivo iniciará la función de localización de fallas. Al finalizar la búsqueda, en el display de la ampliación I2FL12 o I2FL18 aparecerá el dibujo de cuál o cuáles salidas son las responsables de la disminución del nivel de aislamiento. Para la función de localización de fallas, se aplica una corriente (configurable desde la configuración a 2 mA, 4 mA o 6 mA) en relación con el tipo de sistema a monitorear (cumplimiento de IEC61557-9 anexo A). Control con inyección de señal de frecuencia variable. Red a controlar: AC/DC ≤500 Vcc/Vca – DC ≤700Vcc 2 umbrales de intervención de fallo + alarma Ajuste de funcionamiento: 5 KΩ ÷ 2 MΩ mostrar Pantalla de tensión de red con ajuste de umbral superior/inferior 3 contactos independientes NO-C-NC configuración de protección con contraseña
