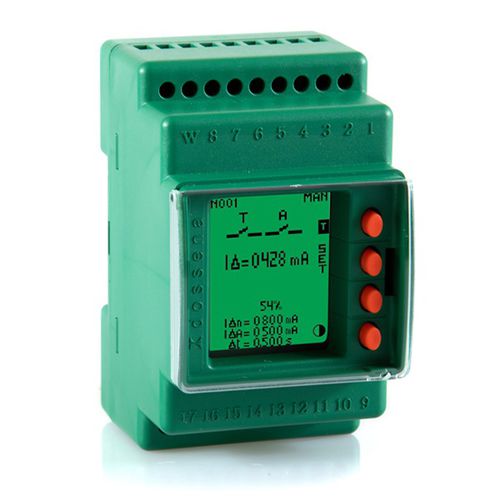

Relé de protección diferencial DER4F/2Dde fuga a tierrade corriente2NA/NC
Añadir a mis favoritos
Añadir al comparador
Características
- Valor controlado/medido
- de fuga a tierra, de corriente
- Configuración de contacto
- 2NA/NC
- Redes
- trifásico, AC, monofásico
- Aplicaciones
- para línea eléctrica aérea, para motor eléctrico, para generador, para alimentador, para transformador, para cuadro eléctrico, para condensador, para bomba de motor trifásico, para bomba, para red y sistema, de parada de emergencia, para estación de recarga para vehículos eléctricos, para carretilla elevadora
- Montaje
- en riel DIN
- Rearme
- de rearme automático, de rearme manual
- Comunicación
- RS485, Modbus RTU
- Normas
- IEC
- Otras características
- diferencial, digital, programable, configurable, ajustable, temporizador, compacto, modular, con transformador integrado, multifunción, electrónico, con indicador de defectos, inteligente
- Corriente de desconexión
Máx.: 30 A
Mín.: 0,03 A
- Tensión de activación
Máx.: 400 V
Mín.: 48 V
Descripción
DER4F/2D - 2 umbrales - 3 módulos Din
Los relés diferenciales de la gama DER4F Dossena se pueden utilizar en redes de BT en corriente alterna del tipo TT y TN.
Permiten conseguir una adecuada selectividad y protección de corriente residual gracias a la amplia regulación del umbral de corriente de fuga (hasta 30A) y del umbral de retardo de disparo (hasta 30 segundos).
Los DER4F Dossena cumplen perfectamente con las estrictas normativas vigentes (CEI EN 60947-2:2019) satisfaciendo así una doble necesidad: la seguridad del sistema y la continuidad del servicio.
Dossena ofrece una gama completa de relés diferenciales rica en funciones.
Características técnicas:
- Tipo F
- Cumplimiento de la norma de producto CEI-EN 60947-2
- Alimentación 48÷400Vac o 24÷230Vdc
- Regulación del umbral de la corriente diferencial nominal de disparo I∆n de 0,03÷30A
- Regulación del retardo de disparo configurable desde instantáneo hasta 30s.
- Medida y visualización de la corriente diferencial en TRMS
- Visualización con display gráfico multicolor (Verde=Vigilancia, Azul=Programación, Rojo=Alarma/Disparo)
- 1 umbral de intervención (Trip) + 1 umbral de alarma (ALARM)
- Salida 2 contactos conmutados NO-C-NC (NA 250Vac 5A P.F.1 / 30Vdc 5A - NC 250Vac 3A P.F.1 / 30Vdc 3A)
- Diagnósticos sobre la conexión y funcionamiento de la bobina de apertura
- Diagnóstico de conexiones, continuidad de los devanados toroidales del transductor
- Autodiagnóstico interno, control de sobretemperatura del procesador y correcto funcionamiento de la circuitería electrónica
-- opción: RS485 Modbus Standard RTU salida serial (solo versión con código 9DER4F/2DRS485 y código 9DER4F/2DCCRS485)
