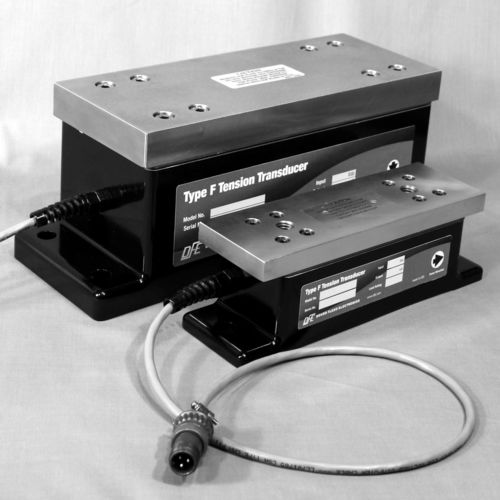

Transductor de fuerza de tracción F series

con estructura de aluminiode acero inoxidableIP65

Transductores de tensión modelo FH y FV El transductor de la serie F es un transductor plano de alta resistencia diseñado para medir con precisión la tensión de la red en máquinas con rodillos de eje vivo. Un transductor F se monta bajo el cojinete de bloque de almohada en cada extremo del eje del rodillo. Diseñado para su uso en exigentes entornos de medición de tensión, la carcasa del transductor F tiene una base de aluminio de una sola pieza con una placa superior desmontable de acero inoxidable. Un sello de goma entre la base y la placa superior evita la intrusión de agua u otra contaminación. El conector eléctrico del transductor está situado en el extremo de un cable corto para facilitar el acceso durante la instalación. Los transductores de la serie F sustituyen a los antiguos transductores de tensión del estilo UPB. El transductor F está disponible en una configuración V (vertical) para su uso cuando la fuerza aplicada es aproximadamente perpendicular a la placa superior del transductor. También está disponible en una configuración H (horizontal) para su uso cuando la fuerza aplicada está orientada más paralela a la placa superior del transductor. El transductor F se monta en una superficie estable del bastidor de la máquina utilizando un perno (tamaño 2), o dos pernos (tamaño 3) en cada extremo. El transductor F está disponible en dos tamaños. Los índices de carga varían entre 1200 lbs. en el tamaño 2 y 5000 lbs. en el tamaño 3. CARACTERÍSTICAS: - Construcción de acero inoxidable y aluminio resistente a la corrosión. - Cable adjunto con conector de anfetamina. - La característica de seguridad de la placa superior amarrada evita la separación del transductor en el improbable caso de que se rompa el haz. - Robusta protección contra sobrecargas. Las paradas de carga limitan la desviación del haz al 125% de la salida nominal. - Diseñado para cumplir con los requisitos de la marca CE para los equipos de medición y control: EN61326 para EMI.
