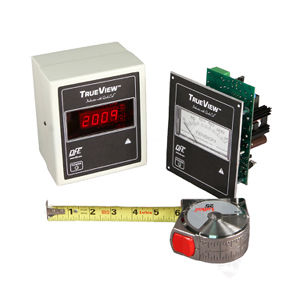

Indicador de fuerza TrueView™ series

de procesodigitalanalógico

El TrueView™ Indicador de tensión con Quik-Cal™ botón cero y calibración es un dispositivo de propósito general para la medición y visualización de la tensión de la red de procesos. Los modelos Ti23 y Ti24 Además de amplificar la señal de salida de los transductores de tensión instalados en la ruta de la red y de mostrar la tensión real en su medidor analógico, el indicador de tensión TrueView alimenta el transductor de tensión (o el par de transductores) y proporciona una señal aislada de 0 a 10 Vcc (u opcionalmente de 4 a 20 mA) proporcional a la tensión para una unidad, un controlador o un PLC. Un LED de estado se enciende cuando se aplica la alimentación. Para el montaje en una máquina de red o en un bastidor de prensa, el indicador de tensión TrueView está disponible en una versión compacta, de acero, con caja completa (E) o en una versión abierta de montaje en panel (P) para el montaje en un recorte de un panel o gabinete de operador OEM. Las conexiones externas son por medio de un cabezal de regleta cerrada para las salidas de energía y de señal, y por conectores circulares para los cables de los transductores. La marca CE, el aislamiento eléctrico integrado, las opciones de paquete, la facilidad de instalación, la facilidad de uso y el bajo coste hacen del indicador TrueView un valor para las aplicaciones de monitorización o control de la tensión de la red. Hay dos opciones de entrada de energía disponibles. El TrueView Ti23 funciona con 115Vac 60Hz (230Vac 50Hz opcional) y el Ti24 funciona con 24Vdc, la energía se suministra por separado. CARACTERÍSTICAS - Entrada de energía 115/230 Vac 50/60 Hz (Ti23) o 24 Vdc (Ti24) - Salida aislada de 0 a 10 Vcc proporcional a la tensión. Aislamiento integrado del chasis y de la tierra del transductor. - Salida de señal de 0 a 1mA para un medidor de tensión - Quik-Cal™ botón cero y la calibración elimina los ajustes del potenciómetro para hacer la calibración simple y rápida.
