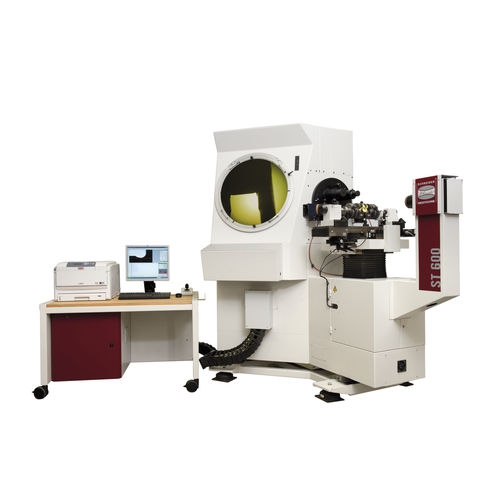

Proyector de medición horizontal ST H series

de perfil

Campos de aplicación de los proyectores de medición horizontales Los proyectores de medición con paso horizontal del haz disponen de una mesa transversal con una rigidez muy elevada. Las mediciones son tan precisas con una carga de la mesa de hasta 200 kg como con piezas de trabajo ligeras. En la mesa pueden instalarse sin ningún problema soportes como mordazas puntiagudas o ejes de rotación manuales, motorizados o CNC. Configuración básica de los proyectores de medición ST 600 H - ST 1000 H - Pantalla de proyección de 600 - 1000 mm con retícula, según versión - Soporte para plantillas - Goniómetro giratorio 360°, escala vernier 1â? - Torreta de 3 lentes para diferentes lentes - Rango de medición 350 x 300 mm hasta 750 x 300 mm, según versión - Superficie de la mesa: 750 x 200 mm hasta 1200 x 200 mm, según versión - Mesa de medición giratoria para ± 20°, escala vernier de 10â? para los tamaños de mesa R350 y R450 - Ejes X, Y y Z en rodamientos de agujas - Escalas con una resolución de 0,1 µm - Motorización de los tres ejes y manejo mediante joystick - Iluminación por luz transmitida y luz incidente - Iluminación de luz incidente enfocable - Software de medición M2 con sensor de bordes integrado en la trayectoria del haz Opciones - Integración de una cámara CCD de alta resolución en el paso del haz para mediciones documentadas y rápidas - Software de medición M3 como paquete básico intuitivo para el procesamiento de imágenes con funciones de medición geométrica - Software de medición y análisis SAPHIR para mediciones complejas - Sistema CNC para la medición automática de las piezas de trabajo - Ampliación hasta 5 ejes para el control de la mesa giratoria y el balancín
