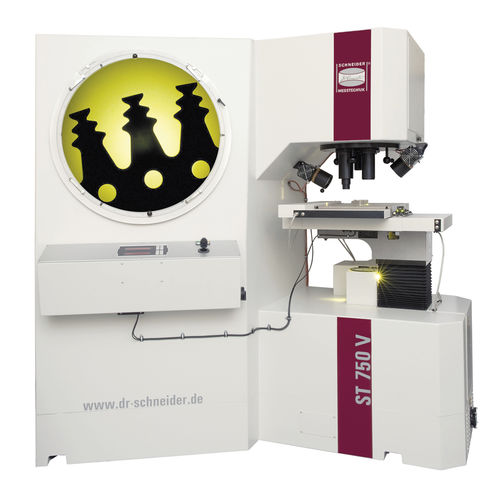

Proyector de medición vertical ST V series

con torreta

Campos de aplicación de los proyectores de medición vertical Los proyectores de medición con paso de viga vertical disponen de una mesa transversal con una rigidez muy elevada. Gracias a una placa de cristal especial, se pueden medir cargas de mesa de hasta 20 kg directamente sobre la placa de cristal. En la mesa pueden instalarse sin ningún problema soportes como mordazas puntiagudas o ejes de rotación manuales, motorizados o CNC. Fijados en una construcción básica rígida, los objetivos, espejos y pantallas de proyección de materiales de alta calidad con excelentes propiedades ópticas garantizan la máxima precisión de medición. Esta fiabilidad de medición caracteriza a Dr. Heinrich Schneider Messtechnik como socio fiable e innovador en el campo de la medición de precisión, y le asegura una precisión elevada y constante a lo largo del ciclo de vida de su dispositivo de medición. Configuración básica de los proyectores de medición - Pantalla de proyección de 600 - 1000 mm con retículas, según la versión - - Portaplantillas - Goniómetro giratorio 360°, nonio 1 - Torreta de 3 lentes para diferentes objetivos - Campo de medición 300 x 200 mm hasta 500 x 200 mm, según versión - Área de la mesa: 600 x 440 mm hasta 800 x 440 mm, según versión - Ejes X, Y y Z en rodamientos de agujas - Escalas con una resolución de 0,1 µm - Motorización de los tres ejes y manejo mediante joystick - Iluminación por luz transmitida y luz incidente - Iluminación de luz incidente enfocable - Software de medición M2 con sensor de bordes integrado en la trayectoria del haz
