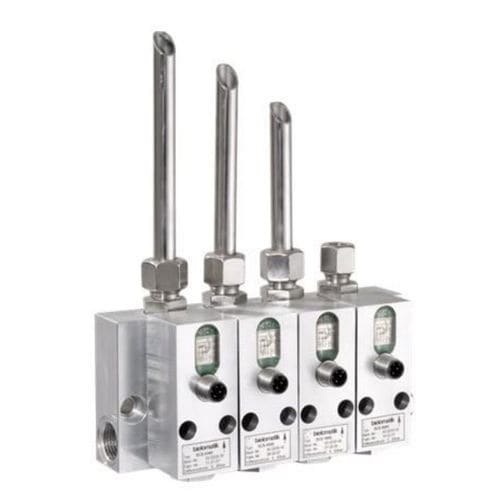

Regulador de caudal volumétrico SCS

para aceitepara sistema de lubricación

El regulador de caudal SCS es un regulador de caudal de volumen independiente de la presión y monitoreado. Está disponible desde 0,16 l/min hasta 6,3 l/min. El regulador de caudal está disponible en una placa de fijación, lo que facilita la instalación en el espacio. MODO DE FUNCIONAMIENTO Un orificio de medición fijado en el regulador de caudal determina el flujo de volumen. Un pistón de control asegura una diferencia de presión constante en el orificio de medición, independientemente de la diferencia de presión entre el caudal de entrada P y el de salida A. El caudal de volumen es, en su mayor parte, independiente de la presión y la temperatura. El funcionamiento está asegurado si la diferencia de presión de P a A es como mínimo de 5 bar y el caudal volumétrico disponible es superior al 10 % del caudal volumétrico real correspondiente a la viscosidad de funcionamiento del aceite. El generador de señal integrado informa si el caudal de volumen es inferior a un máximo de 20 % del caudal de volumen real. Si el LED verde de la válvula se enciende, el caudal de volumen está bien. El LED rojo informa que no hay caudal de volumen o que es muy bajo. Se ha integrado un diodo de protección para la descarga de corte de cargas inductivas.
