Platina de posicionamiento lineal

rotativamanual1 eje

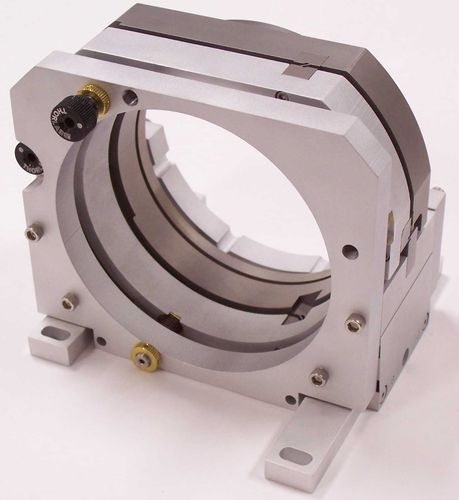

montaje óptico triaxial de la flexión Capacidades del diseño de encargo de las ofertas dinámicas de las estructuras y de los materiales para las etapas flexión-dirigidas rotatorias y lineares requeridas para los usos y los ambientes de colocación únicos. Los diseños del mecanismo de la flexión de DSM se utilizan en usos de colocación únicos donde está crítico el funcionamiento del contragolpe y stiction-libre. El montaje rotatorio triaxial de la flexión representado aquí es un ejemplo representativo de las capacidades del diseño de DSM para el diseño flexión-dirigido de la etapa. Un costumbre, diseño multi-axis requirió tres hachas de movimiento flexión-dirigido para una carga útil de 4 kilogramos. Los requisitos del diseño incluyeron +/- 2 milímetros de ajuste linear del recorrido en un eje y +/-2° del ajuste rotatorio en dos hachas adicionales. El diseño de la asamblea reduce al mínimo el movimiento indeseable durante transeúntes de la temperatura y el cargamento de choque. DSM diseñó el montaje de la flexión usando una construcción titanium y de aluminio. Los ajustador finos del tornillo del hilo de rosca proporcionan capacidad manual del ajuste. Los resortes de la carga y los pivotes de la flexión proporcionan la fuerza de vuelta.
