Controlador para actuador en lazo cerrado CL1

piezoeléctricocon amplificadores integradoslineal

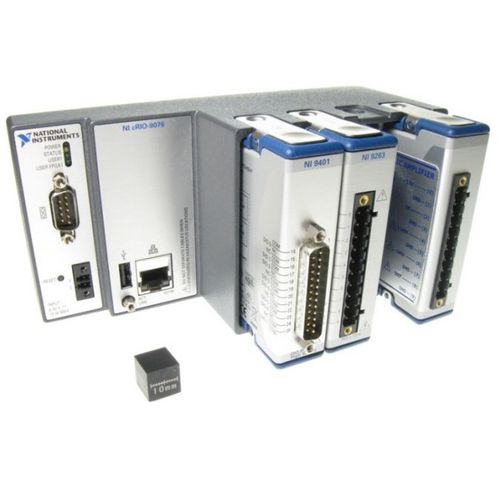

El CL1 de DSM es un robusto controlador piezoeléctrico de bucle cerrado "plug-and-play" basado en la plataforma CompactRIO de National Instruments (NI). El controlador piezoeléctrico de lazo cerrado NI incluye: 1. Interfaz de usuario de DSM Labview 2. Firmware de control DSM (cargado en la FPGA) 3. Controlador en tiempo real NI cRIO-9076 y LX45 FPGA 4. Módulo de entrada analógica NI 9215 o módulo de entrada digital NI 9401 5. Módulo de salida analógica NI 9263 6. Fuentes de alimentación Añada lo siguiente para un bucle cerrado completo sistema: - Amplificador(es) piezoeléctrico(s) - Actuador(es) piezoeléctrico(s) o etapa(s) - Sensor(es) de circuito cerrado incluido(s): Bandas extensométricas, LVDT, sonda capacitiva y/o codificador digital Con el CL1, un usuario puede controlar dos canales independientes de actuación piezoeléctrica. El sistema tiene opciones para dispositivos de retroalimentación analógicos y de cuadratura. Cada salida analógica puede controlar un amplificador de tensión de bajo ruido que proporciona un control piezoeléctrico preciso y de bajo ruido. El bucle del servo se ejecuta a 20 kHz, interpolando automáticamente los objetivos de posición de entrada para asegurar un movimiento suave. El software se conecta a un ordenador central que ejecuta NI SoftMotion. El usuario puede crear programas en NI LabVIEW para controlar los dispositivos piezoeléctricos.
