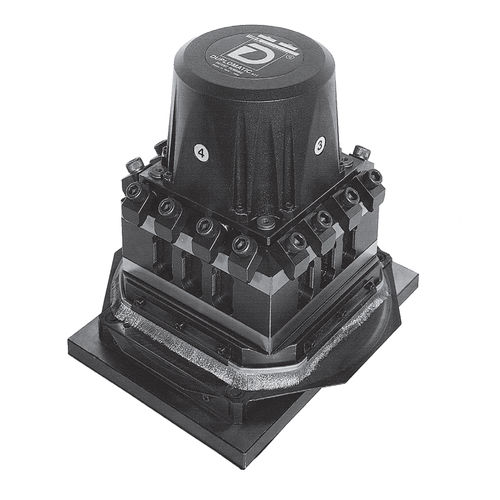

Torreta de herramientas de disco TRM-N Series

de eje verticalelectromecánica

TRM-N serie 2* ELECTROMECÁNICO TORRETAS DE EJE VERTICAL PORTAHERRAMIENTAS CLAMPING DIN 69881-1 TRM-N / serie 2* MOVIMIENTO CINEMÁTICO INTERNO A) Motor eléctrico (trifásico) B) Reductor C) Mecanismo de rotación y bloqueo de la leva D) Solenoide de indexación E) Interruptor de control de indexación F) Muelles de bloqueo precargados G) Acoplamiento frontal H) Interruptor de control de bloqueo I) Posicionar los interruptores de proximidad L) Poste de herramientas M) Válvulas de refrigeración (opcional) TRM-N / serie 2* DESCRIPCIÓN DEL CICLO 1. - Señales Para conseguir un cambio de posición en las torretas TRM-N, el equipo de control (normalmente un equipo N.C.) debe controlar el los componentes mencionados a continuación según una secuencia bien definida (véase el diagrama de cableado en la página 14). - Motor (1) - Solenoide de indexación (3) Las siguientes señales de la torreta se proporcionan para la conducción del ciclo de posicionamiento: - Posición angular dada por el interruptor de proximidad (61,62...) - Interruptor de control de indexación (4) - Interruptor de control de bloqueo (5) 2. - Descripción de la secuencia de operación Esta descripción, que se refiere al diagrama de la página 15, da la secuencia para pasar de la posición 1 a la posición 4 con el sentido contrario a las agujas del reloj rotación. Como se indica en el ciclo de la página 15, los controles deben realizarse de acuerdo con la siguiente secuencia: a) Inicio de la rotación del motor en la dirección de desbloqueo b) El disco de la torreta que gira, cuando el interruptor de proximidad (6) de la pos.4 da la señal, energiza el solenoide (3). N.B.: Entre la señal de lectura y la activación del solenoide (3) el máximo tiempo de retardo no debe exceder el valor R1.
