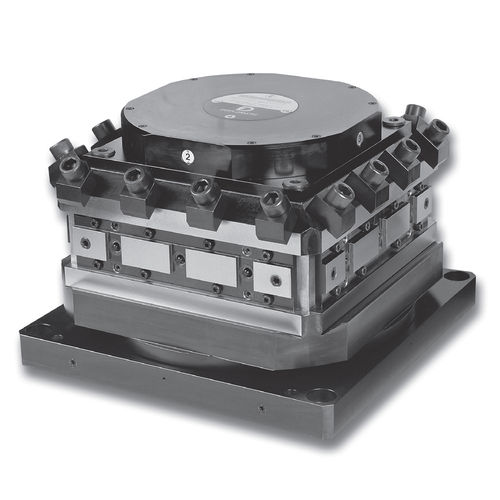

Torreta de herramientas vertical TRM-S Series

de eje verticalhidráulicaservoaccionada

TRM-S serie 20 TORRETAS DE SERVOMOTOR DE EJE VERTICAL PORTAHERRAMIENTAS CLAMPING DIN 69881-1 TRM-S / serie 20 CIRCUITO DE REFRIGERANTE "4" POSICIONES Cada torreta tiene dos entradas para el refrigerante, respectivamente R y R1, colocadas en la placa base. El refrigerante pasa de la base al alojamiento de la torreta a través de las dos válvulas V y V1. En el poste de herramientas están las salidas de refrigerante: - Refrigeración externa a través de los agujeros de salida en la parte superior del poste de herramientas R U ; R1 U1. - Refrigeración interna directamente en el portaherramientas a través de las válvulas E. El funcionamiento de la válvula "E" está esbozado en las figuras 3 y 4. Fig. 3 sin portaherramientas (válvula cerrada) Fig. 4 con portaherramientas (válvula abierta) Cambiando la posición de las válvulas interceptoras F1, F2, F3, F4 es posible variar la salida del refrigerante obteniendo las siguientes configuraciones : R E2 R1 E3 R E1 R1 E2 Las torretas se entregan normalmente con todas las válvulas F* instaladas en el interior, es decir, el circuito interno de refrigerante todo cerrado. "6" POSICIONES Las torretas de posición TRM-S-6 tienen una única entrada para el refrigerante (R), situada en la placa base. La posición (R1) está enchufada y no debe utilizarse. El refrigerante pasa por la base al alojamiento de la torreta a través de la válvula V1. En el poste de herramientas están las salidas de refrigerante: - Refrigeración externa a través de los agujeros de salida en la parte superior del poste de herramientas R U. - Refrigeración interna directamente en el portaherramientas a través de la válvula E.
