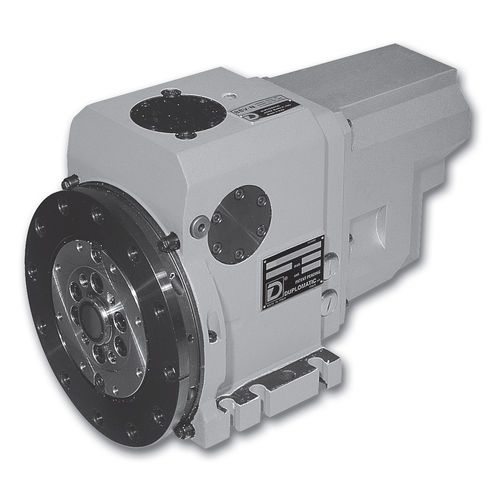

Torreta de herramientas de disco BSV-N

electromecánicamodular

BSV-N serie 25 TORRETAS ELECTROMECÁNICAS DESCRIPCIONES DE LOS CICLOS 1. - Señales Para conseguir un cambio de posición en las torretas del BSV-N, el equipo de control (normalmente un equipo de N.C.) debe controlar los componentes mencionados abajo según una secuencia bien definida (ver diagrama de cableado en la página 15). - Motor (1) - Freno (3) - Solenoide de indexación (4) Las siguientes señales de salida de la torreta se proporcionan para impulsar el ciclo de posicionamiento: - Posición angular dada por el transmisor de posición angular (7) - Interruptor de control de indexación (5) - Interruptor de control de bloqueo (6). 1. - Descripción de la secuencia de funcionamiento Esta descripción se refiere al ciclo de secuencia: la primera parte da la secuencia para pasar de la posición 1 a la posición 2 con rotación en el sentido de las agujas del reloj, la segunda parte da la secuencia para pasar de la posición 2 a la posición 12 con rotación en el sentido contrario a las agujas del reloj. Como se indica en el ciclo, los controles deben realizarse de acuerdo con la siguiente secuencia: - Desconecte el freno (3) y comience la rotación del motor en la dirección deseada. - Si, como se muestra en el diagrama, la siguiente posición (pos. 2) es la posición de Parada, cuando la señal estroboscópica alcance un nivel cero, el solenoide (4) debe ser activado. En caso de paso de la posición 2 a la posición 12, espere la lectura que señala el paso en la posición. 1 entonces, ya que la siguiente es la posición de parada, espera hasta que la siguiente señal estroboscópica alcance un nivel cero y (sólo en ese momento) energiza el solenoide (4). N.B.: El máximo tiempo de retraso entre la lectura de la señal estroboscópica y la excitación del solenoide (4) no puede exceder los valores de R1 indicados en la tabla.
