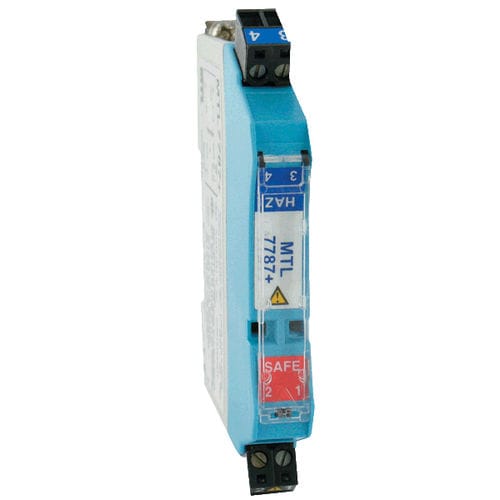

Barrera de seguridad eléctrica de seguridad intrínseca MTL77 series

LED

Las barreras Zener de la serie MTL7706/7787 son barreras de diodo de derivación intrínsecamente seguras que pueden utilizarse para comunicarse con determinados transmisores Dwyer® aprobados para su uso en zonas peligrosas y proporcionarles aislamiento. Estas barreras limitan la cantidad de energía que se permite pasar al área peligrosa, lo que inhibe la ignición en atmósferas inflamables. Aplicaciones del producto Aísla eléctricamente transmisores de presión y nivel de circuitos no regulados para aplicaciones intrínsecamente seguras Características Aprobado para su uso en zonas peligrosas Tensión del transmisor: 16.2 V @ 20 mA con carga de 250Ω (negativo a tierra); 11,0 V @ 20 mA con carga de 500Ω (negativo a tierra). Salida de zona segura: 4 a 20 mA. Resistencia de carga: 0 a 500Ω. Requisitos de alimentación: 20 a 35 V CC con toma de tierra. Precisión: ±2 µA en todas las condiciones. Indicador LED: Verde: Indicación de alimentación. Límites de temperatura: 5 a 95% HR. Terminales: Admiten hasta 2,5 mm² de cable trenzado o monofilar. Descripción de seguridad: 28 µV, 300Ω, 93 mA. Peso: 4.9 oz (140 g).
