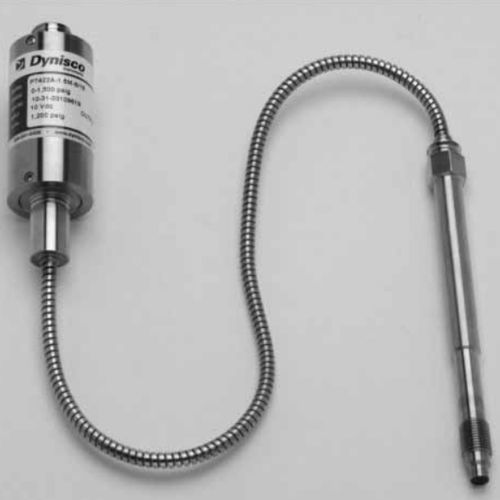

Transductor de presión absoluta PT420A

de membranaanalógicode fusión

El transductor de la serie PT420 es un sensor de +/- 0,25% ideal para aplicaciones de presión de fusión que requieren alta precisión, instalación sencilla, repetibilidad y fiabilidad. Los transductores PT420 proporcionan la señal estándar del sector de 3,33 mV/V diseñada para funcionar con la mayoría de los indicadores de presión. El MPT420 viene equipado con un conector Bendix de ocho pines. Hay disponibles configuraciones opcionales de termopar o RTD para proporcionar la temperatura de fusión. El PT420 dispone de una rosca 1/2-20 UNF para su instalación en orificios de montaje de transductores estándar y puede suministrarse con una variedad de otras conexiones eléctricas si se desea. CARACTERÍSTICAS DE FUNCIONAMIENTO Salida: 3.33 mV/V +/- 2,0% Tensión de entrada: 10 Vcc recomendados, 12 Vcc máximo Repetibilidad: +/- 0,1% FSO, +/- 0,2% FSO para rangos de 500, 750, 1.000 psi Configuración: Galga extensométrica de puente de Wheatstone de cuatro brazos con lámina adherida Resistencia del puente: Entrada: 345 ohmios mínimo, Salida: 350 ohmios +/- 10% Sobrepresión: 2 X FSO o 35.000 psi, lo que sea menor Balance de Cero: +/- 5% FSO Calibración de derivación interna (R-Cal): 80% FSO +/- 0,5 Resistencia de aislamiento: 1000 megaohmios a 50 Vcc TEMPERATURA Y CARACTERÍSTICAS MECÁNICAS Desplazamiento de la sensibilidad debido al cambio de temperatura: +/- 0,005% FS/oF máx. (+/- 0,01% FS/oC máx.) Par de montaje: 500 pulg./lb. máx Piezas húmedas estándar: Dymax® recubierto 15-5 PH SST
