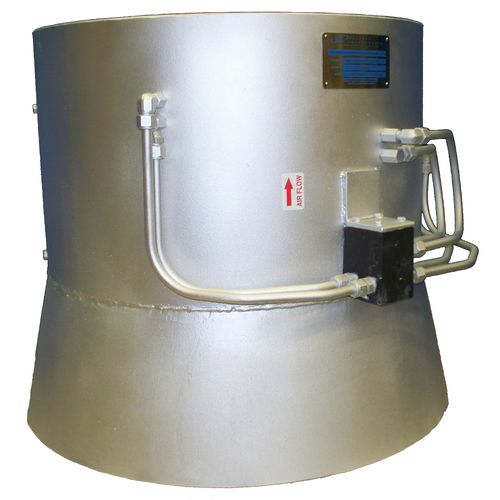

Acondicionador de flujo para medición de caudal HBE

para aire de combustión

El acondicionador de flujo High Beta Engineered es un dispositivo de acondicionamiento de flujo de diseño propio que está concebido para minimizar la pérdida de presión al tiempo que endereza el flujo en conductos de flujo de aire de combustión con relativamente pocos o casi ningún recorrido recto de conductos aguas arriba y/o aguas abajo. Al eliminar el flujo ciclónico, turbulento e inverso en el punto de medición, el High Beta optimiza las condiciones de flujo para que los Pitots VAP que lo acompañan puedan obtener su máxima precisión. El High Beta consta de una sección de conducto de acero inoxidable 304 embridada que puede insertarse en conductos redondos o rectangulares. Una sección convergente endereza eficazmente el perfil del flujo y acelera el aire a través de su área de medición redonda. Dentro de cada HBE se aloja un conjunto de pitots VAP que proporcionarán una salida de presión diferencial precisa para el más alto grado de medición del caudal de aire y control de su proceso. El High Beta es resistente a la erosión y puede soportar temperaturas de proceso típicas de hasta 700oF. Además, el High Beta puede ser *calibrado con referencia NIST antes de su instalación. Las incertidumbres típicas del flujo total calibrado *NIST pueden ser tan bajas como +/-0,50% sobre el rango calibrado. EL HIGH BETA Y LA INDUSTRIA ENERGÉTICA La tendencia a mejorar la eficiencia en el entorno actual de las centrales eléctricas impulsa la necesidad de controles eficaces del ajuste de la caldera que, a su vez, requieren una medición precisa del caudal de aire de combustión.
