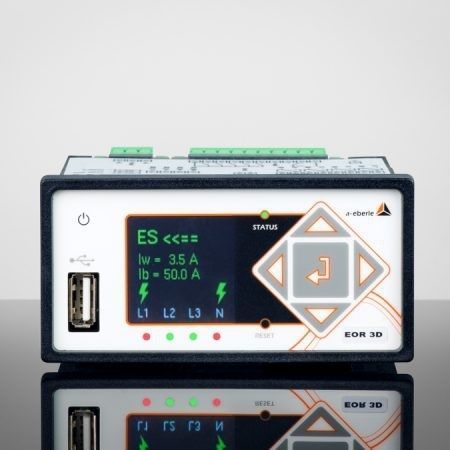

Sistema de localización de averías EOR-3D

El EOR-3D combina la localización de cortocircuitos y fallas a tierra en un solo dispositivo compacto. Con este equipo se pueden aprovechar las ventajas de muchos métodos de localización diferentes. Al priorizar y, por tanto, ponderar los métodos de localización, pueden combinarse perfectamente entre sí. El EOR-3D puede alimentarse a través de varios protocolos de tecnología de control integrados y también puede leer hasta seis dispositivos a través de maestros Modbus y actuar como una pasarela de tecnología de control. Las funciones de seguridad informática y la libre programabilidad hacen del EOR-3D un elemento muy útil en la localización de cortocircuitos y fallas a tierra. El indicador de fallas a tierra y cortocircuitos ofrece una amplia gama de métodos de localización tanto para redes compensadas como para redes aisladas, que además pueden priorizarse: Método de contacto de paso de fallas a tierra con el procedimiento qu2 y qui para fallos puntuales, fallos intermitentes(qui) y fallos en anillos con grandes corrientes circulares (qu2), resistencias de fallo localizables en el rango de kiloohmios. Método vatimétrico o cos(φ): Evaluación de la dirección de la potencia activa, aumento de la corriente residual Método de armónicos con evaluación de la dirección de la potencia asociada para una frecuencia libremente seleccionable Localización de impulsos Indicador de cortocircuito orientado o no orientado con tiempo de restablecimiento ajustable
